電源搭載小型サブマリン電気泳動装置

アガロースゲル電気泳動 電源搭載型ゲル電気泳動装置
WSE-1710 サブマージ ミニ

電源搭載の小型サブマリン電気泳動装置です。DNAのアガロースゲル電気泳動等にご利用ください。

WSE-1710-WebTop O



製品仕様 製品資料 価格・オプション

動画で紹介
「サブマージ ミニ」の使い方を
 動画でごご覧いただけます




サブマージ ミニ

WSE-1710 Submerge-Mini(サブマージ ミニ)

サブマージ ミニ

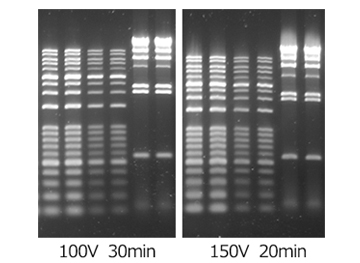

泳動パターン比較

目的・用途

DNAのアガロースゲル電気泳動
PCR産物の確認泳動
学生実習

製品特長

★ 高速(高電圧150V)泳動可能、タイマー・アラーム付★

  • 50V, 100V, 150V, の定電圧泳動
  • 0~99 分まで設定可能なタイマー付
    (0分:フリー、終了時アラーム)
  • ゲルトレイは耐熱性・UV 透過・ライン付
  • 安全機構(Err表示、アラーム、出力停止)
       安全カバーの無い場合(E1,E3表示)
      バッファーの無い場合(E5表示)
      過電流が流れた場合(E7表示)
  • 泳動バッファーは約200 m L
  • ゲル作製器 大トレイ2個、小トレイ4個付
  • マルチチャンネルピペット対応コウム(L22検体)
  • 3mm幅、5.8mm幅の両刃型コウム
製品の仕様
型式・名称 WSE-1710 Submerge-Mini   (サブマージ ミニ)
泳動方法 サブマリン方式(緩衝液ゲル浸漬泳動方式) 水平型
ゲルトレイサイズ S:54mm(W)×60mm(L) 、L:110mm(W)×60mm(L)
サンプルコウム ウエル幅3mm/5.8mm両刃型、1mm厚、 マルチピペット間隔対応(L22検体)
S:9検体×2 /5検体×2 、L:22検体/12検体
ゲル作製方法 ゲル作製箱方式
緩衝液容量 200~230mL (ゲル厚、トレイ枚数により変化)
電源部 入力 AC100~120V  50/60Hz
出力 DC50V / DC100V / DC150V   40W
タイマー 1~99分(0分:フリー)、残時間表示  終了時アラーム
表示 LED (時間 min、終了時 Ed、カバー無 E1,E3、Buffer無 E5、過電流 E7)
安全機構 泳動途中でカバーをはずすと出力一時停止(E1表示、アラーム)
スタート時にカバーがないと出力停止(E3表示、アラーム)
バッファーがないと出力停止(E5表示、アラーム)
過電流が流れると出力停止(E7表示、アラーム)
ヒューズ
主な材質 ゲルトレイ:耐熱性、紫外線透過型樹脂   本体他:PP、PC
本体寸法・質量 190mm(W)x130mm(D)x60mm(H) (ACコード含まず) 0.45kg
標準構成品 泳動槽本体(電源部、泳動槽部、安全カバー) ゲル作製器S(スタンド1個、ゲルトレイ4枚、サンプルコウム2個)、ゲル作製器L(スタンド1個、ゲルトレイ2枚、サンプルコウム2個)、ACコード、取扱説明書

ゲルトレイは「Mupid 2plus」 と同サイズです。「Mupid exU」のトレイは使用出来ません。

WSE-1710 泳動装置作製器一式耐熱トレイ





製品資料

ちょこっと豆知識 『アガロースゲル電気泳動の泳動バッファー』

アガロースゲル電気泳動で使用するバッファーの種類は、DNA断片のサイズと泳動後の実験内容で決めることができます。
15,000bp以上の大きなDNAを分離したい場合は、TAEバッファーを使用します。1,000bp以下の小さなDNAで、泳動後にDNAを抽出しないまたは回収率を気にしない場合は、TBEバッファーを使用します。

DNAデータ

上図は、EzRunTAEまたはEzRunTBEバッファーを使用した1.5%アガロースゲルにDNAマーカーをアプライし、サブマージ ミニを使用して150Vで20分間電気泳動した結果を示しています。このように、TAEバッファーは高分子の分離、TBEバッファーは低分子の分離に適していることがわかります。



アガロースゲル電気泳動に関する資料
Technical Info

アガロースゲルの蛍光検出撮影について







「脱EtBr!脱UV!」システムのご紹介

 ATTOなら電気泳動装置、試薬、蛍光検出撮影装置をご提供できます。  「脱EtBr!脱UV!」を目指します。

WSE-1710 sisutemu web



カタログ

「サブマージ ミニ & 試薬」カタログ





「アガロースゲル電気泳動」カタログ









オプション・消耗品一覧

本体価格:39,800円 Prices shown are domestic prices valid only in Japan

製品コード 製品名 価格 数量
2322100 WSE-1710 サブマージ ミニ 1式 39,800円
2322109 ゲル作製器S&Lセット(WSE-1710用)  1セット 18,000円
2322108 ゲル作製器Lセット(WSE-1710用) 1セット 10,000円
2322107 ゲル作製器Sセット(WSE-1710用) 1セット 10,000円
2322113 コウム L (WSE-1710用) 2個組  1セット 5,000円
2322112 ゲルトレイ L (WSE-1710用) 2個組  1セット 5,000円
2322111 ゲル作製用スタンド L (WSE-1710用)  1個 5,000円
2322118 コウム S (WSE-1710用) 2個組  1セット 5,000円
2322117 ゲルトレイ S (WSE-1710用) 4個組  1セット 5,000円
2322116 ゲル作製用スタンド S (WSE-1710用)  1個 5,000円
