WSE-6175 LuminoGraph I CMOS
ウエスタンブロットなどのケミルミ撮影に最適、オプション光源の追加で蛍光染色ゲルや色素染色ゲルの撮影も可能！
「WSE-6175 LuminoGraph I CMOS」は新世代冷却CMOSカメラを搭載、どなたにも簡単なケミルミ撮影（AutoExpo機能やマーカー像自動マージ機能）を可能にします。高感度Ultraモードを使用して、上位機種に迫る高感度検出も可能です。
＜新機能＞ WSE-6175型に進化して、落射LED光源を追加可能となりました。
ケミルミ撮影装置「LuminoGraph」シリーズ最新版
発光ウエスタンブロッティング撮影
蛍光ウエスタンブロッティング撮影
蛍光ゲル撮影
色素染色ゲル撮影
感度設定 4段階 HQ/STD/High/Ultra
自動露光：AutoExposure/マーカー像自動マージ
解像度：4Mピクセル
| 製品名 | WSE-6175 LuminoGraph I CMOS |
|---|---|
| コード | 2006180 |
| 価格 | ¥2,100,000～ |
製品概要
発光ウエスタンブロット、蛍光ウエスタンブロット、蛍光ゲル撮影、CBB染色ゲル撮影など、多様な用途に適応する新世代のケミルミ撮影装置です。長時間露光時にノイズを軽減する冷却カメラは広く採用されていますが、高性能CMOSタイプのカメラは珍しく、その利用はまだ一般的ではありません。アトーではこれらの課題に対応するため、独自の技術を駆使して高感度の冷却CMOSカメラを開発しました。新しい「LuminoGraph Ⅰ CMOS」は、様々な研究ニーズに応える先進的なアプリケーションを提供します。
※本装置はISO24421：2023のOptical signal measurement instrumentsに適合しています。適合宣言書は下記「ドキュメント」からダウンロードできます。
用途
→ウエスタンブロッティングの発光撮影
→サザンブロッティングの発光撮影
→ノーザンブロッティングの発光撮影
→ルシフェラーゼ遺伝子導入個体の発光撮影
→蛍光ウエスタンブロッティングの撮影
→落射Blue LED励起・・・Cy2など
→落射Red LED励起・・・Cy5など
→ポリアクリルアミドゲルの蛍光検出
→蛍光色素染色ゲルの蛍光撮影
→TLCプレートの蛍光撮影
→CBB染色ゲルの撮影
→銀染色ゲルの撮影
→色素発色サンプルの撮影
システムの概要
①カメラ・レンズ・フィルター
カメラ：冷却CMOSカメラ
画素数： 2688 x 1512 (4 M pixels)
レンズ：F0.95単焦点レンズ
フィルター (オプション）：YA-3 (LPF560)、ND-0.1（減光フィルター）
高感度冷却CMOSカメラはケミルミサンプルを高感度に撮影可能です。
感度ゲイン 『HQ』→『STD』→『HIGH』→『ULTRA』を使用すれば、
解像度を損なうことなく検出感度をあげられます。
②白色光源（オプション）
ムラの少ない、白色透過光源により、CBB染色ゲルや銀染色ゲルなどを
4メガピクセルの高解像度イメージで撮影可能です。
撮影画像は16bit TIFFで保存可能で定量解析にも適しています。
| 「白色撮影キット」構成品 | 数量 |
| フラットビュア（白色透過光源） | 1台 |
| 光源用トレイ（WSE-6170/6175/6270用） | 1個 |
| ND-0.1フィルター 50mm角型 | 1枚 |

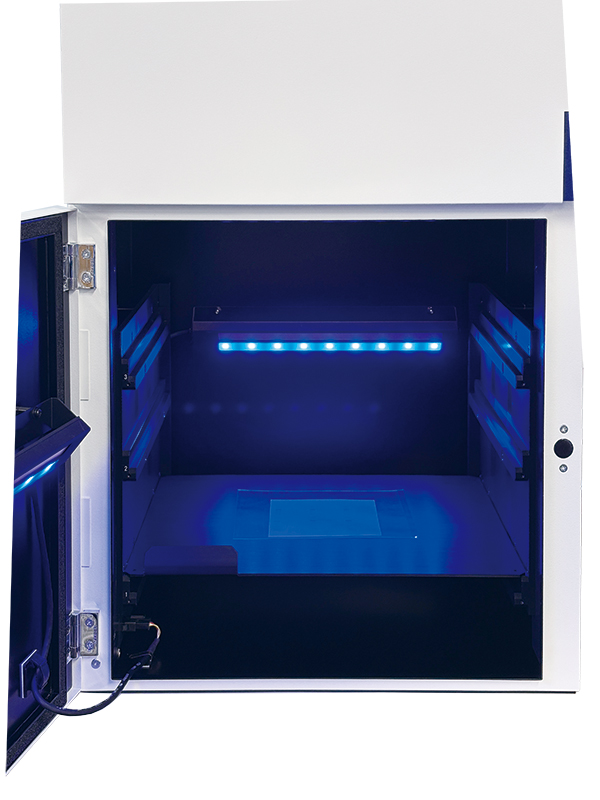

④蛍光励起用 落射LED光源（オプション）
蛍光ウエスタンブロッティングや蛍光染色ゲルの撮影に使用できる落射LED光源です。

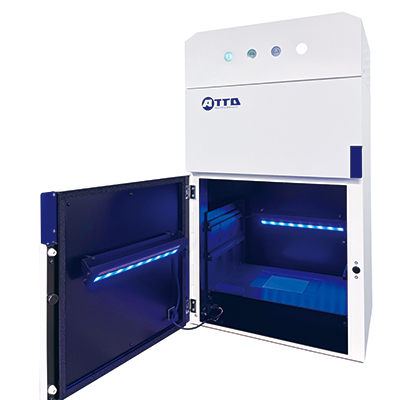

Blue LED：460～460nmの青色励起光源 Cy2、AlexaFluor488、GFPなど

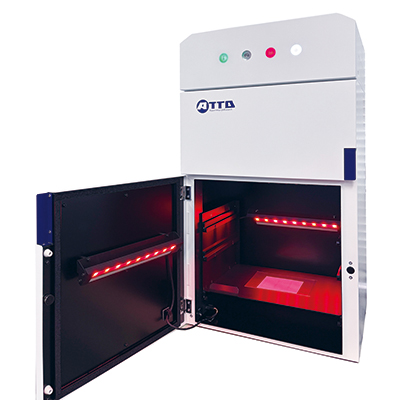

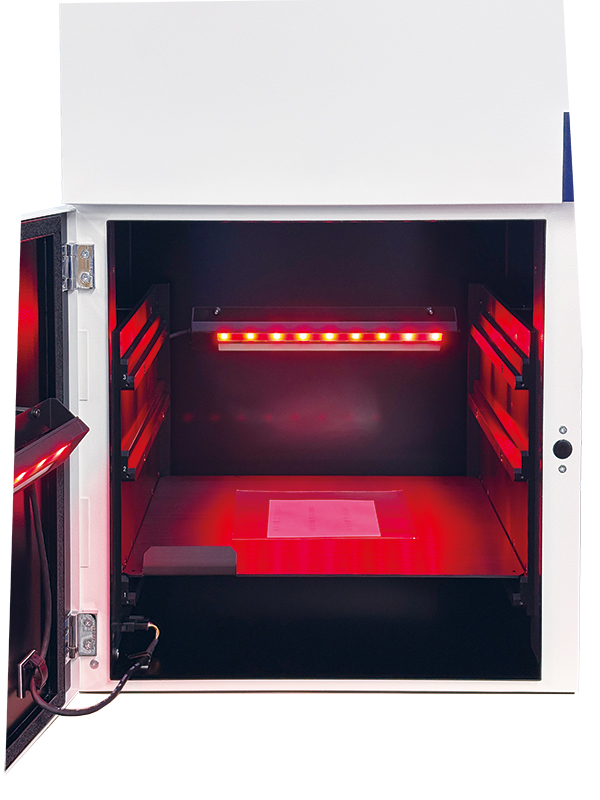

Red LED ：605～640nmの赤色励起光源 Cy5、AlexaFluor647など
蛍光ウエスタンブロッティングの画像は制御ソフト上で合成（Merge）が可能です。
| 「BlueRed LEDセット（WSE-6175用）」構成品 | 数量 |
| BlueRed LED（WSE-6175用）蛍光励起用落射LED光源 Blue/Red | 1式 |
| BPF525フィルター 50mm角型（Blue LED用） | 1枚 |
| BPF690フィルター 50mm角型（Red LED用） | 1枚 |
| フィルターホルダー（WSE-6170/6175用） | 1個 |
蛍光ウエスタンブロッティング撮影例

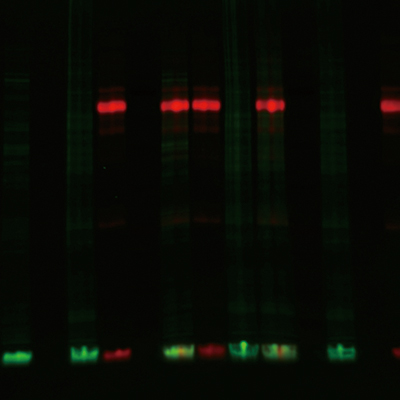

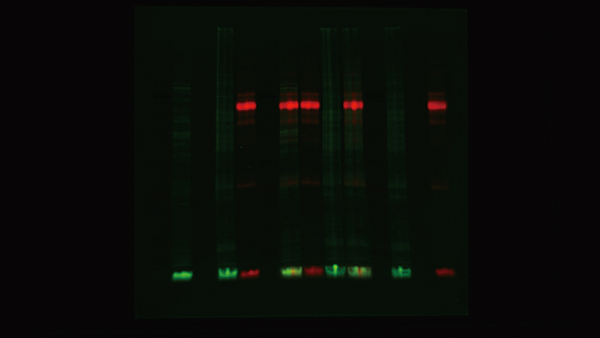

Cy2標識抗体とCy5標識抗体を用いて蛍光ウエスタンブロットを行いました。Blue LEDとBPF525フィルターを用いてCy2を撮影（疑似カラー化：緑バンド）、Red LEDとBPF690フィルターを用いてCy5を撮影（疑似カラー化：赤バンド）した後、制御ソフトで画像合成しました。
③シアン透過光源（オプション）
ピーク波長505nm（半値幅±25nm）の透過型蛍光照射装置で、エチジウムブロマイドをはじめ、各種蛍光染色試薬を検出可能です。
| 「Cyan II 蛍光撮影キット」構成品 | 数量 |
| WSE-5610 CyanoView II（シアンLED透過光源） | 1台 |
| ゲルトレイS（194×164mm） | 1枚 |
| YA-3フィルター 50mm角型 | 1枚 |
| 切出用オレンジカバー | 1個 |
データ・資料
ゲイン設定による検出感度と画質への影響

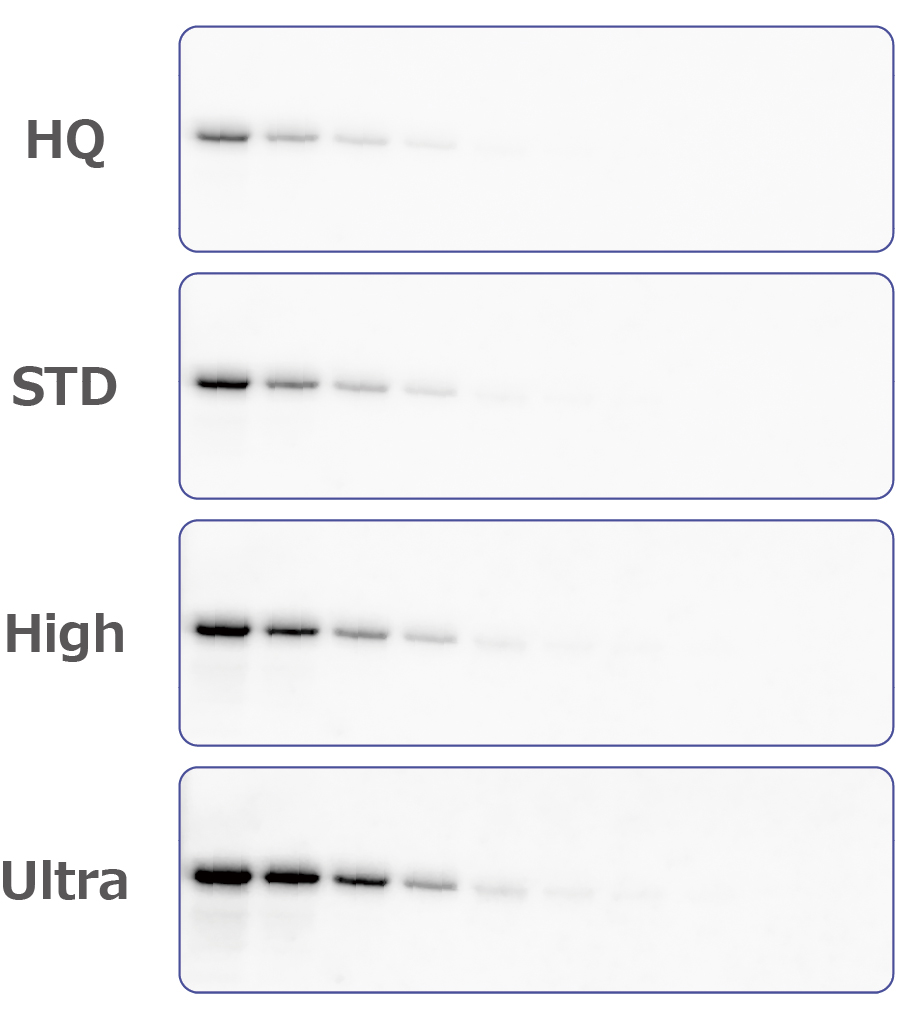

ゲインによる感度調整は、ビニングとは異なり、画像解像度を損なうことなく感度そのものをあげることができます。
10ng/ レーンからの1/2 希釈系列で泳動したトランスフェリンタンパク質を、抗トランスフェリン抗体でウェスタンブロッティングした結果を示しています。HRP発光基質と反応後に発光撮影イメージです。
【実験条件】
ゲル： M-520L
サンプル： ヒトトランスフェリン (左から1 ng/レーンからの1/2希釈系列）
転写条件： QBlot W, 24V, 15分
ブロッキング：EzBlockCAS, 30分間
抗体：
1次抗体：抗ヒトトランスフェリン ウサギポリクローナル抗体
2次抗体：HRP標識抗ウサギIg抗体
発光検出：EzWestLumi plus
撮影装置：LuminoGraphⅠCMOS
露光時間：1 min
ウェスタンブロッティングによる発光検出 および トータルタンパク質によるノーマライズ
HeLa細胞抽出タンパク質に1レーン当たり０～5 ngのヒトアルブミンを添加したサンプルをu-PAGEL Hで泳動分離し、QBlot Miniにより転写して、PVDF膜上のトータルタンパク質をEzStain AQua MEMで検出しました。抗ヒトアルブミン抗体を使用してウェスタンブロッティングを行い、EzWestLumi plusにより発光検出しました。上図はLuminoGtaphⅠCMOSで撮影したトータルタンパク質（明視野）とターゲットタンパク質（発光）のイメージです。グラフは各画像データをCSAnalyzer 4で解析し、全タンパク質のシグナル値をもとに、アルブミンの量をノーマライズした結果です。7 pg~5000 pgまで３オーダーの広い濃度範囲のアルブミンを理論値に近似したシグナル強度で検出することができました。LuminoGraphⅠCMOSは低濃度の微弱な発光を高感度に検出できる上に、高濃度のタンパク質も飽和することなく、広いダイナミックレンジで撮影することができます。
【実験条件】
ゲル：UH-T420
サンプル： 細胞抽出液にヒトアルブミンを添加したもの
HeLa細胞抽出液 (20μg/全レーン）
ヒトアルブミン
(左から5 ng/レーンからの1/3希釈系列）
転写条件： QBlot M, 24V, 15分
ブロッキング：EzBlockCAS, 30分間
抗体：HRP標識抗ヒトアルブミン抗体
発光検出：EzWestLumi plus
撮影装置：LuminoGraphⅠCMOS
明視野：庫内照明、10 ms
発光：10 s
アクリルアミドゲルにより分離したDNA の検出
DNAのサイズマーカーを泳動し、蛍光試薬で３０分間染色したゲルを、撮影した結果を示しています。
【実験条件】
ゲル： EHR-T7.5L
泳動バッファー：EzRun TG
サンプル： 各種DNA 分子量スタンダード
ゲル染色： EzFluoroStain DNA
EzPreStain DNA ＆ RNA
撮影装置： LuminoGraph Ⅰ CMOS
フィルター：YA-3（オプション）
光源： CyanoView（オプション）
撮影時間： EzFluoroStain DNA 20 ms
EzPreStain DNA ＆ RNA 50 ms
アクリルアミドゲル電気泳動により分離したタンパク質の検出
CBB染色（EzStain AQua）したゲルを、表示した光源とフィルターの組み合わせで撮影した画像を示しています。CBB染色ゲルは、撮影後にCS Analyzerで 疑似カラー処理を行いました。
【実験条件】
ゲル：P-R16.5S（トリシンゲル）
泳動バッファー：EzRun T
サンプル： ニワトリ筋抽出液, EzStandard Ⅱ
EzStandard LMW, EzProtein Ladder
ゲル染色：EzStain AQua
撮影装置：LuminoGraph Ⅰ CMOS
フィルター：ND-0.1（オプション）
光源：FLAT-Viewer（オプション）
撮影時間：300 ms
製品仕様
| 型式・製品名 | WSE-6175 LuminoGraph Ⅰ CMOS（ルミノグラフ Ⅰ CMOS） |
|---|---|
| カメラ | 高感度冷却CMOSカメラ 画素数 2688 x 1512 (4 M pixels) |
| 階調 | 16ビット（65,536階調） |
| レンズ | 単焦点レンズ F0.95 |
| ビニング機能 | ビニング機能：2×2 / 4×4 |
| 感度（ゲイン切替） | HQ / STD / High / Ultra |
| 光学フィルター | ホルダー交換式（50 mm角） （オプション：YA-3フィルター（LPF560）/ NDフィルター/BPF525フィルター/BPF690フィルター） |
| 光源装置 | 庫内用 落射白色LED光源 オプション：蛍光励起用落射光源（BlueRed LED光源：蛍光ウエスタン撮影用） オプション：透過白色光源（フラットビュア：染色ゲル撮影用） オプション：シアン透過光源（CyanoViewⅡ：蛍光染色ゲル撮影用） |
| 制御 | Windows PC（OS： Windows11）（PC別売） 接続：USB3.0 Type-A 端子 コントロールソフトウエア「ImageSaver7 CMOS」標準装備 |
| 寸法 | 本体：363（W）×307（D）×660 mm（H） |
| 質量 | 本体：18kg |
| 電源 | 本体：100 - 240 VAC 50 / 60 Hz 150W |
システム構成
| 型式 | WSE-6175 | WSE-6175CSP | WSE-6175Cy-CP | WSE-6175CyW-CP | WSE-6175F-CP | WSE-6175FW-CP | WSE-6175A-CP |
| 高感度冷却CMOSカメラ （ケミルミ撮影用） |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 制御用ソフトウエア ImageSaver7 CMOS |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 制御用WindowsPC | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| 画像解析ソフトウエア CS Analyzer 4 |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |
| Cyan II蛍光撮影キット （EtBr等蛍光ゲル撮影用） |
〇 | 〇 | 〇 | ||||
| 白色撮影キット （色素染色ゲル撮影用） |
〇 | 〇 | 〇 | ||||
| BlueRed LEDセット （蛍光ウエスタン撮影用） |
〇 | 〇 | 〇 |
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2006180 | WSE-6175 LuminoGraph I CMOS 1式 | 2,100,000円 | |
| 2006181 | WSE-6175-CS LuminoGraph I CMOS 1式 | 2,380,000円 | |
| 2006183 | WSE-6175-CSP LuminoGraph I CMOS 1式 | 2,660,000円 | |
| 2006184 | WSE-6175Cy-CP LuminoGraph I CMOS 1式 | 2,419,200円 | |
| 2006185 | WSE-6175CyW-CP LuminoGraph I CMOS 1式 | 2,548,800円 | |
| 2006186 | WSE-6175F-CP LuminoGraph I CMOS 1式 | 2,789,600円 | |
| 2006187 | WSE-6175FW-CP LuminoGraph I CMOS 1式 | 2,919,200円 | |
| 2006188 | WSE-6175A-CP LuminoGraph I CMOS 1式 | 3,228,000円 | |
| 2006276 | Cyan II 蛍光撮影キット（WSE-6170/6175/6270用） 1式 | 364,000円 | |
| 2006279 | 白色撮影キット（WSE-6170/6175/6270用） 1式 | 140,000円 | |
| 20061831 | BlueRed LEDセット（WSE-6175用） 1式 | 800,000円 | |
| 2195939 | ゲルトレイ（WSE-6175/6200/6270用） 1枚 | 27,000円 | |
| 2006177 | フィルターホルダー（WSE-6170/6175用） 1個 | 22,000円 |
