WSE-1390 ミニゲル作製器

ミニサイズ簡単にセッティングでき、最大2枚までミニスラブゲル（幅90mm×高さ92mm）を作製可能です。

WSE-1390 ミニゲル作製器

多様なミニゲル作製を、もっと確実、もっと手軽に
次世代のスマートゲルキャスティングシステム

　30年以上にわたり培ってきたミニゲル作製技術を基盤に、研究現場のお客様のニーズに向き合いながら技術革新と改良を重ね、このたびミニゲル作製シリーズをフルモデルチェンジしました。作製器の構造や操作性を一から見直し、組み立ての簡略化、液漏れの防止、ガラスプレート規格の統一など、細部に至るまで検討を重ね、新たなミニゲル作製シリーズとして生まれ変わりました。これまで培ってきた技術を継承しながら、ゲル作製から電気泳動までの一連の作業を、より効率的かつ確実に。研究現場での使いやすさを追求し、次世代のスマートなゲルキャスティングシステムとして、新たな形に結実しました。

製品名	WSE-1390 ミニゲル作製器
コード	2393050
価格	¥40,000

製品概要Description
データ・資料Documents
製品仕様Specifications
価格表Ordering
関連製品Related

動画で紹介
製品概要
データ・資料
製品仕様
価格表
お得情報
資料ダウンロード
関連製品

製品概要

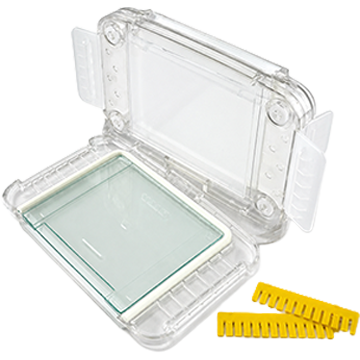

ミニサイズゲル作製用の作製キット（２枚用）
ゲル2枚分のガラスプレートセット・コウムが含まれています
作製器内でプレートを重ねてヒンジで固定するだけの簡単セッティング
専用ガラスプレートの採用によりシールガスケット不要です
WSE-1390は、旧型泳動プレート(MAB-10N/10とMB-00※)にも対応しています
※シールガスケットが必要となります
タンパク質の分離・同定、純度確認、分子量推定等
精製物・発現タンパク質の確認・酵素染色など
DNAの電気泳動、PCR産物の確認
学生実習にも最適

データ・資料

簡単セットアップ

泳動プレートをフタにのせて本体にセットし、カチッと固定するだけの簡単操作でセッティングが完了します。
泳動プレートのセッティング時に位置調整は必要ありません。
シールガスケットの取り付けも不要で、スムーズなセッティングと作業効率の向上を実現します。

(1)泳動プレートのセット

(2)本体へのセット

(3)固定

(4)ゲル溶液の注入

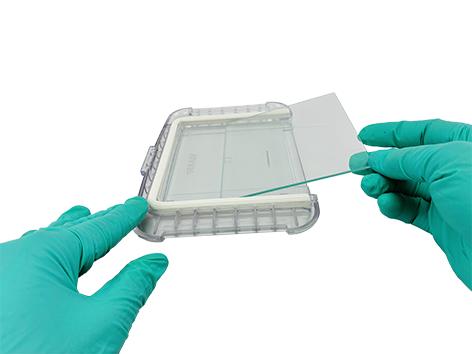

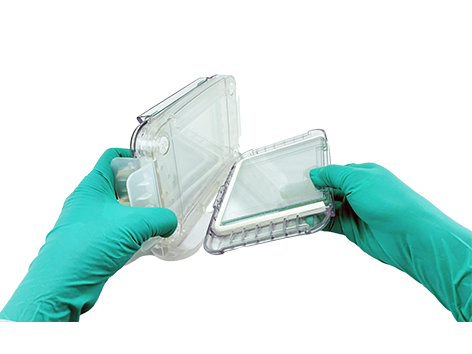

パッキン付きフタにノッチ付き泳動プレート、プレーン泳動プレートをセットします．

パッキン付きフタを本体にセットします．

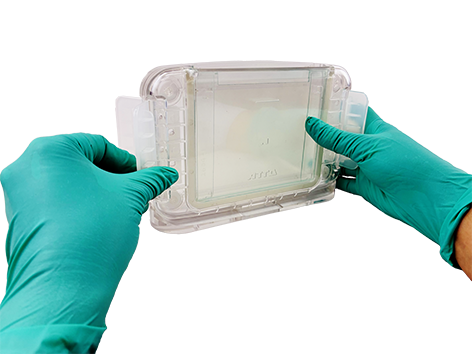

ヒンジで、パッキン付きフタを本体に固定します．

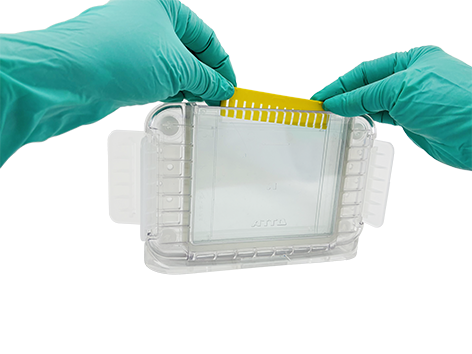

ミニゲル作製器にゲル溶液を注入し、コウムをセットします．



様々なゲルを効率よく作製

WSE-1390とWSE-1395は、本体とそれぞれ独立した2つのパッキン付きフタを備えています。WSE-1390はそれぞれのパッキン付きフタで1枚ずつ、合計2枚のゲルを、WSE-1395は2枚ずつ、合計4枚のゲルを同時に作製できます。この独立した2つのパッキン付きフタを利用することで、異なるゲル濃度やゲルバッファー条件のゲルを同時に作製でき、効率的に条件の最適化や比較検討ができます。
WSE-1395は計4枚のゲルを同時作製できるため、再現性の確認も可能で、より効率的な検討が進められます。

WSE-1390 -2.png

高いシール性

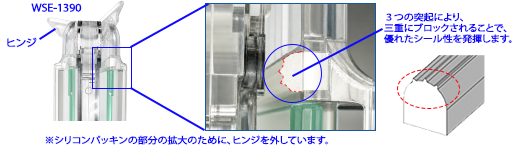

WSE-1390/1395 ミニゲル作製器に採用されているシリコンパッキンは、3 つの突起を備えた独自構造により、一般的なパッキンと比べて優れたシール性を発揮します。さらに、左右のヒンジがシールパッキン全体を均一に押さえることで、泳動プレートを本体と平行な状態でしっかりと保持します。
これにより、重合中もゲル溶液を確実に保持し、液漏れを抑えた安定したゲル作製が可能です。


新しい泳動プレートの採用

本製品で採用している泳動プレート(MEA-12)は、スペーサーガラスをガラス下端まで伸ばすことにより、今までご使用いただいていた泳動プレートよりも、ゲル長が7 mm長くなりました(A)。その結果、より十分な泳動距離の確保ができるようになりました。
また、ベース板厚を2 mmとしました。従来までの3 mm厚泳動プレート(MAB-10)と比較して、通電中のゲル内部からの発熱を緩衝液中により効率よく放熱できることから、よりシャープな泳動像が期待できます(B)。
泳動距離の確保と放熱の効率化により、近接したバンドがより明瞭に識別可能となりました(C)。
WSE-1390とWSE-1395は、旧型泳動プレート（MAB-10/10NとMB-00）にも対応しています。

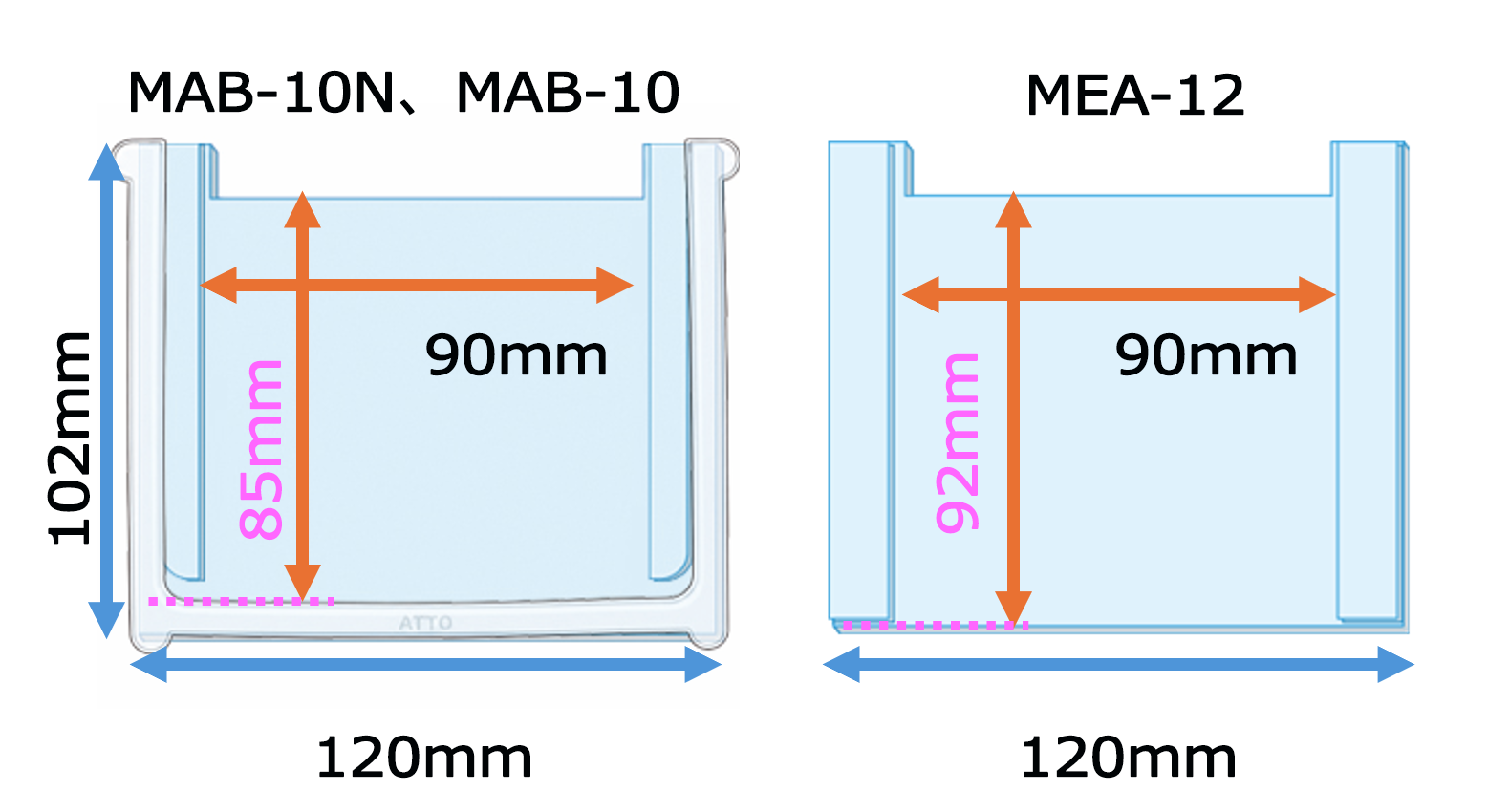

A. ゲルの長さおよびベースガラス厚の変更


ゲルの長さが従来より7mm長くなりました。
また、泳動プレートのベース板厚を3mmから2mmに変更しました。

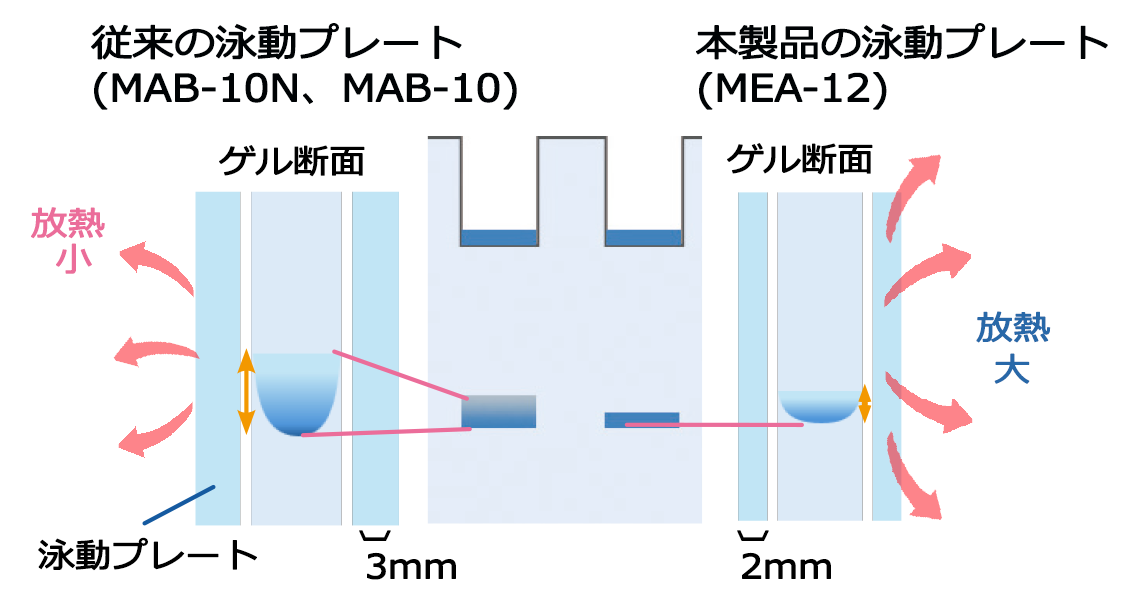

B. 泳動中のゲルからの放熱性向上


ベース板厚が薄くなることで、緩衝液中に効率よく放熱可能となりました。

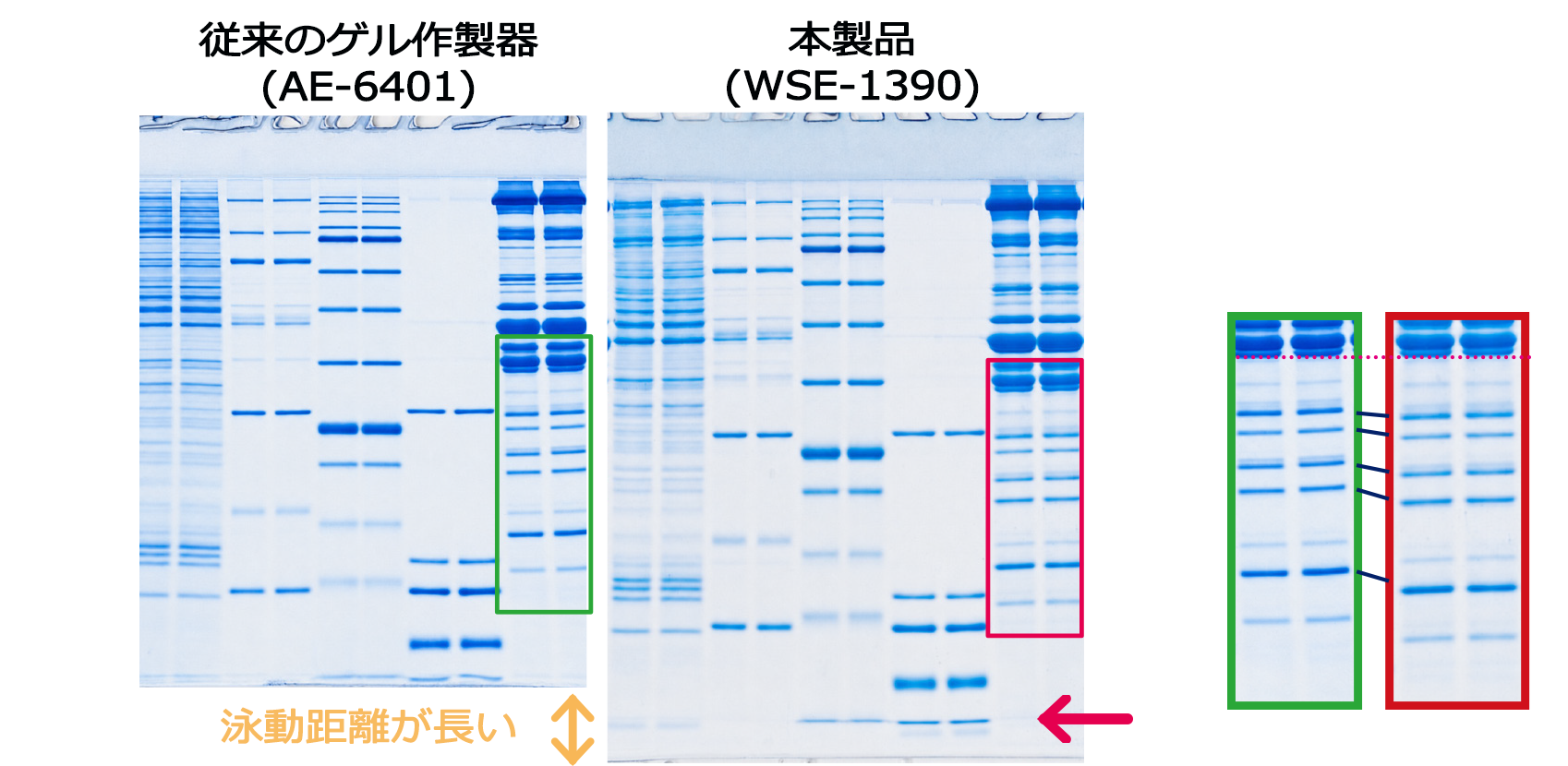

C. 近接していたバンドの識別


WSE-1390ミニゲル作製器と新型泳動プレート（ベース板厚2 mm）を使用して作製したゲルと、AE-6401ミニゲル作製器と旧型泳動プレート（ベース板厚3 mm）を使用して作製したゲルの泳動パターンを比較しました。
新型泳動プレートで作製したゲルは、旧型に比べて泳動距離が長く確保されるため、バンド間の分離が向上し、より高い分解能を示しました。
また、分離可能な範囲も広がり、特に低分子量側ではバンドをより明瞭に分離・検出することができます。

製品仕様

型式・名称	WSE-1390 ミニゲル作製器
ゲルサイズ	90mm(W)x92mm(H)x１mm(D)　（ミニゲルサイズ）
同時作製ゲル枚数	最大2枚　（1枚または2枚）
対応泳動プレート	泳動プレートMEA-12型／MEB-02型　（ガラスプレートベース2mm厚） 120mm(W)×102mm(L) 　トータル5mm厚
サンプルコウム	スマイリングレスミニコウムRM10-12N型　12検体（ウエル3.2mm幅、約30μL／ウエル）　1mm厚、PP成型
材質	ゲル作製器（PP、PC、シリコン）、泳動プレート（ガラス）、コウム(PP)
寸法・質量	190mm(W)×130mm(H)×66mm(D)、 0.61kg（本体のみ）

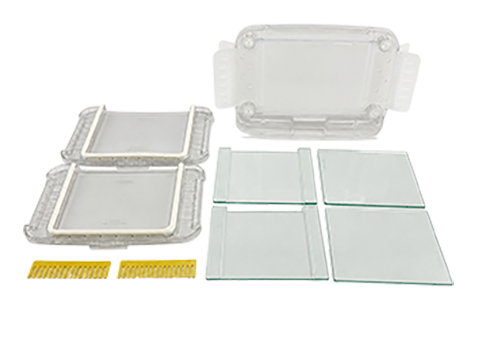

構成	作製器本体、MEA-12・MEB-02泳動プレート2セット、RM10-12Nコウム2枚、シリコンシート2枚、取扱説明書

※WSE-1150 パジェランAce、AE-6530 ラピダスミニスラブ電気泳動槽でご使用の場合は、「AE-6530P/Hプレートホルダー(PAGEL用)」をご使用ください。

価格表

Prices are for domestic orders only.

製品コード	製品名	価格
2393050	WSE-1390　ミニゲル作製器 1セット	40,000円

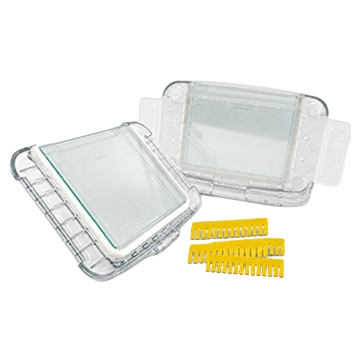

2393955	WSE-1395　多連ミニゲル作製器 1セット	78,000円
2398401	MEA-12　泳動プレート(2枚組) 1セット	20,000円
2398403	MEB-02　泳動プレート(2枚組) 1セット	10,000円
2398405	RMN-15 ミニゲル用泳動プレートセット 1セット	15,000円
2398350	RM10-12N　スマイリングレス　ミニコウム 12検体2枚組(黄) 1セット	9,000円
2398352	RM10-14N　スマイリングレス　ミニコウム14検体2枚組(グレー) 1セット	9,000円
2398354	RM10-18N　スマイリングレス　ミニコウム18検体2枚組(赤) 1セット	9,000円
2398357	RM10-21N　スマイリングレス　ミニコウム21検体2枚組(ピンク) 1セット	9,000円
2393054	シリコンシート(WSE-1390用)2枚組 1セット	5,000円
2393057	シリコンパッキン(WSE-1390/1395用)2本組 1セット	5,000円

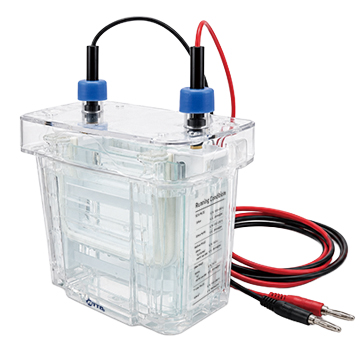

2321940	WSE-1300　ミニゲル電気泳動槽 1セット	55,000円
2321942	WSE-1300W　ミニゲル電気泳動槽(作製器付) 1セット	95,000円
2321690	WSE-1350　パジェランNeo 1セット	138,000円
2321692	WSE-1350W　パジェランNeo(作製器付) 1セット	178,000円

Prices are for domestic orders only.

資料ダウンロード

各種資料をダウンロードいただけます。

カタログ

ミニゲル泳動槽_作製器_製品カタログ（2.57 MB）

取扱説明書

WSE-1390ミニゲル作製器_取扱説明書（1.18 MB）
