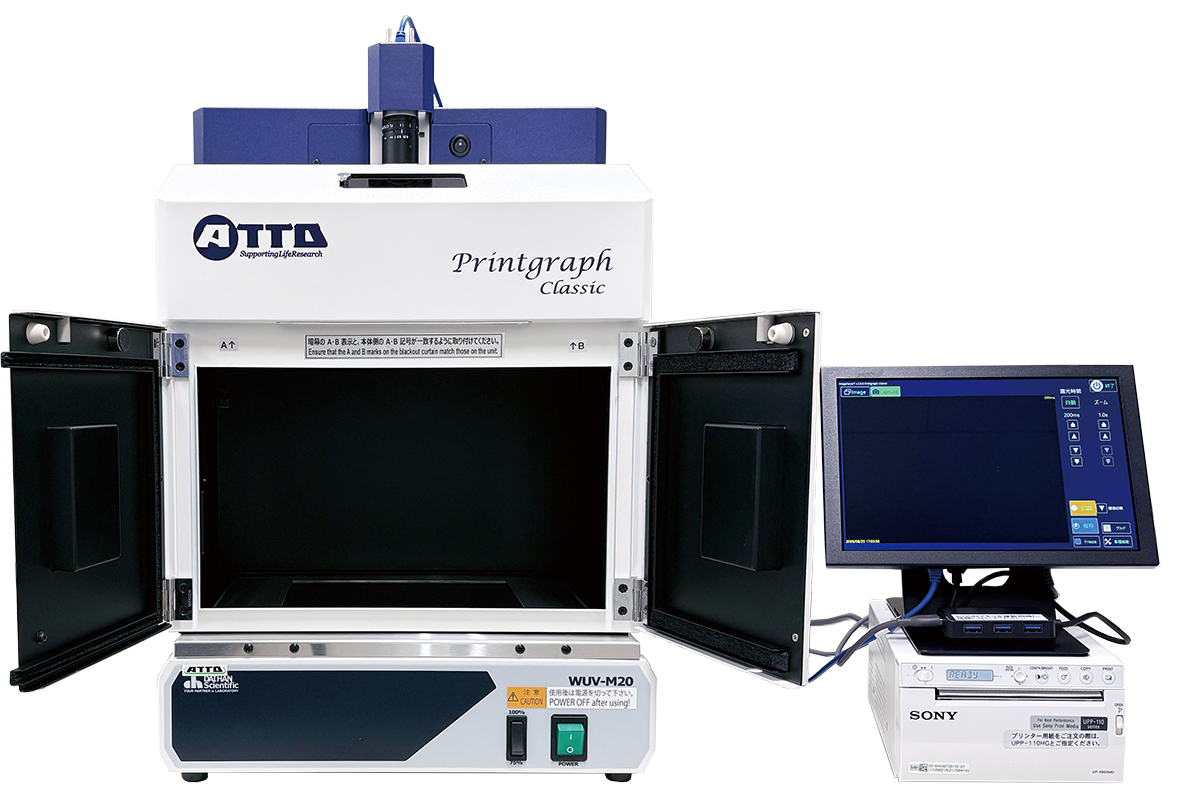

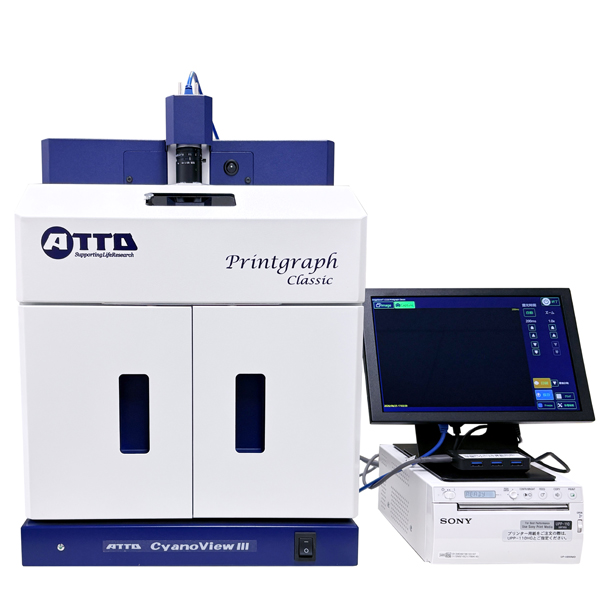

WSE-5450 プリントグラフClassic
プリントグラフClassicは、アトー歴代ゲル撮影装置が得意だった「ゲル切出し」機能をさらに充実させ、撮影画像はクリアで高画質なカラーCMOSカメラを採用しています。直感的に非常に使いやすいタッチパネル操作と、USBメモリへの画像保存、プリンタへの出力などゲル撮影装置に必須の機能を満載させた中核機種です。
| 製品名 | WSE-5450 プリントグラフClassic |
|---|---|
| コード | 2305450 |
| 価格 | ￥938,000～ |
動画で紹介
Printgraph Classicの使用方法
上記動画はWSE-5400ですが、WSE-5450と使用方法は同じです。
動画リンクはコチラ⇒
製品概要
- UV光源による、エチジウムブロマイド染色ゲル、SYBR Green/Safe染色ゲルなどの撮影
- 白色透過光源によるCBB染色ゲル、銀染色ゲルなどの撮影（オプション）
- Cyan励起光源による、各種蛍光染色ゲルの撮影（オプション）

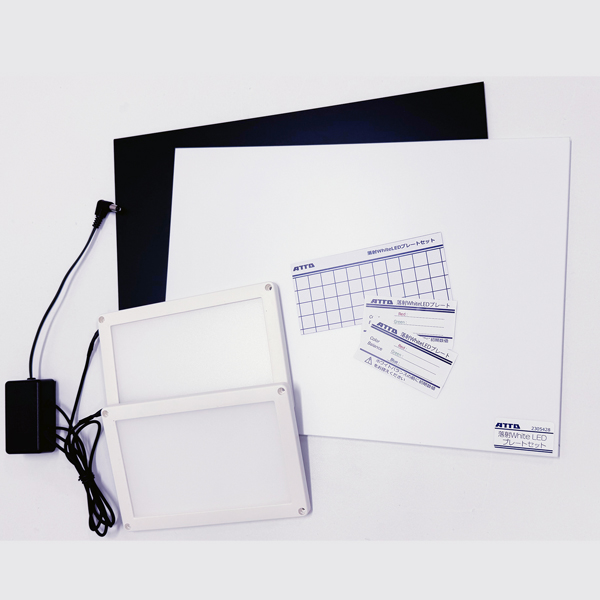

- 落射WhiteLEDプレート光源による、発色したブロッティング膜などの撮影（オプション）
- カラー撮影/モノクロ撮影切替可能
- 高画質デジタルグラフィックプリンタで即プリントアウト
- 撮影した画像をUSBメモリに保存
データ・資料

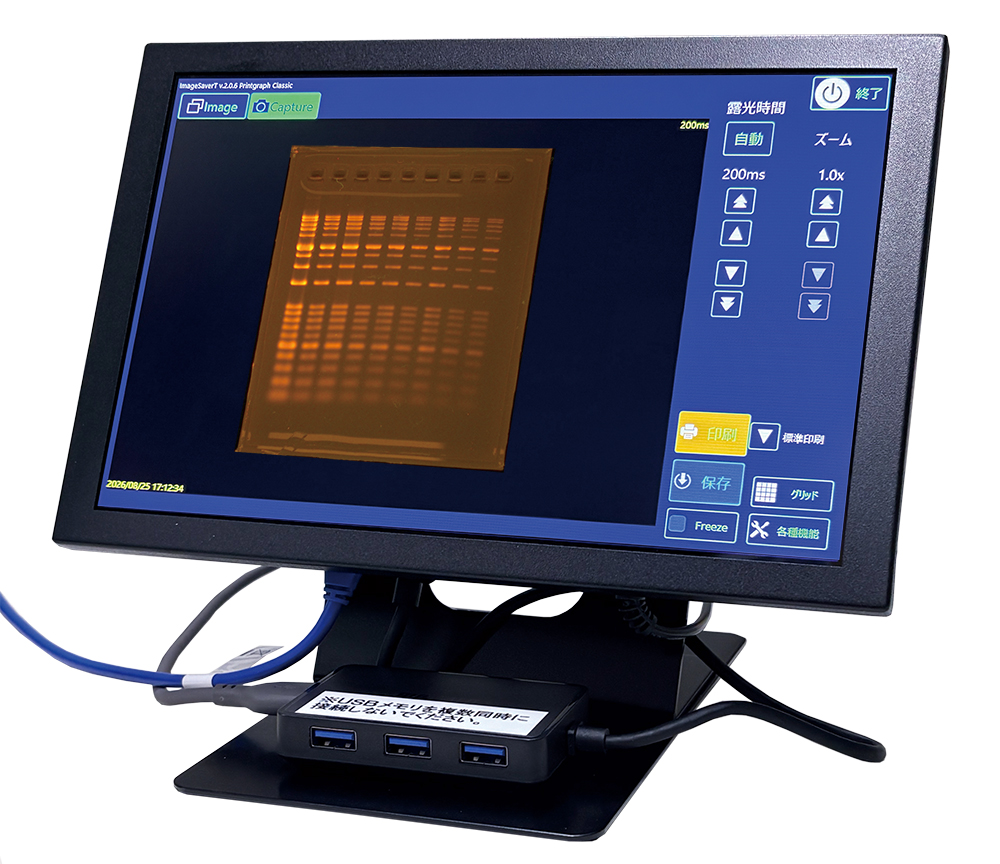

カメラコントローラは液晶ディスプレイと一体化しています。
撮影制御・画像保存・印刷などの操作が可能です。
主な構成と概要
|
|

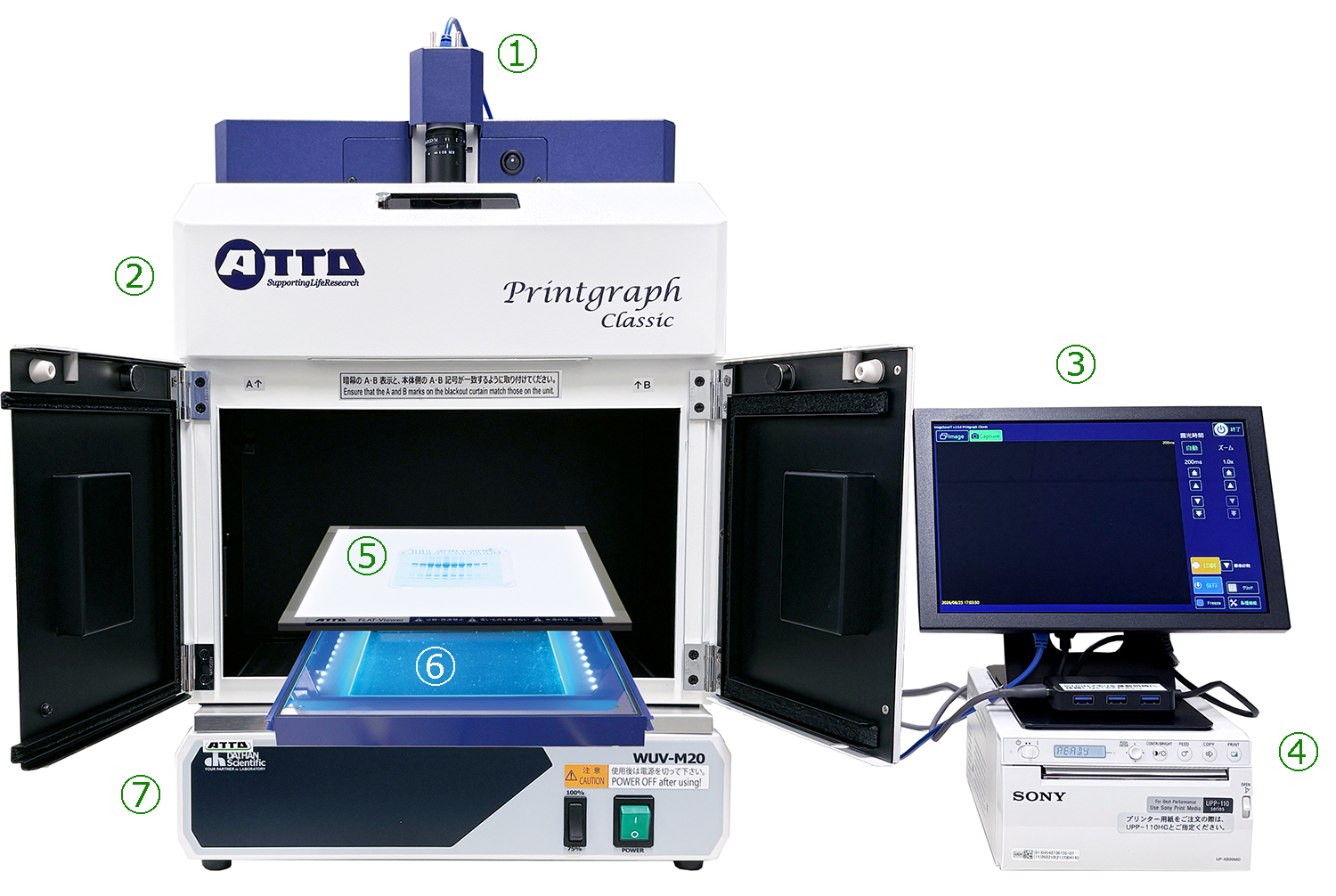

WSE-5450-ACP Printgraph Classic ALL IN ONE |
|
|

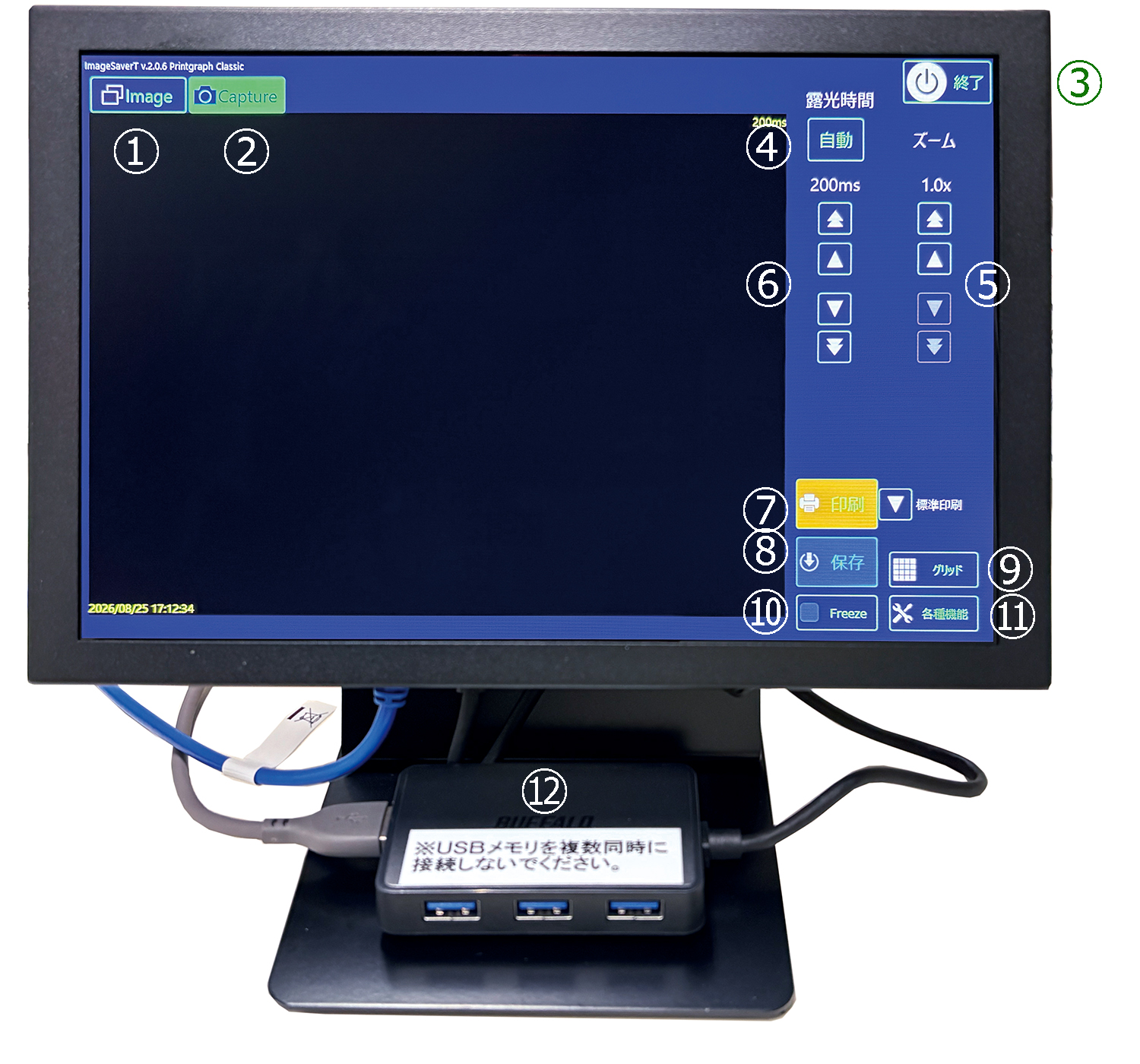

高速起動～簡単操作でプリントアウト・画像保存が可能 ①Imageタブ：保存画像を表示・選択 ②Captureタブ：撮影モード ③終了：プリントグラフを終了 ④自動：露光時間を自動調整 ⑤ズーム：ズーム調整（1倍～8倍） ⑥露光時間：露光時間調整 ⑦印刷：UP-X899プリンタでプリントアウト（モノクロ） ⑧保存：USBメモリに画像保存 ⑨グリッド：グリッドの表示/非表示 ⑩Freeze：画面をフリーズ（静止画） ⑪各種設定：カメラ設定などを変更します。 ⑫USB3.0端子：USBメモリ接続用（1個ずつ） |
3メガピクセルカラーCMOSカメラ搭載
| EzFluoroStainDNA染色ゲル（カラー撮影） | CBB染色ゲル（カラー撮影） | Native PAGEゲル（カラー撮影） |
|
|
|
|
DNA撮影イメージ

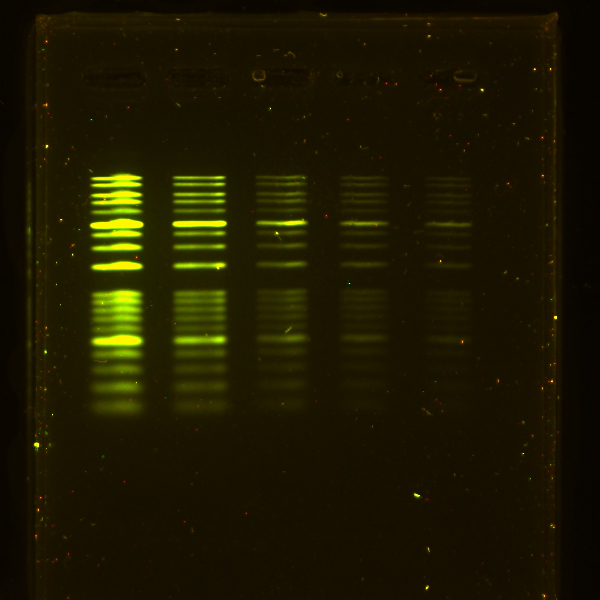

| 1.2％アガロースゲル（1×TAE)でDNAのサイズマーカーを泳動し、泳動後のゲルを様々な蛍光試薬で３０分間染色し、Printgraph Classicで撮影した結果を示しています（モノクロ撮影）。EzPreStain DNA＆RNAは泳動バッファーに添加し、泳動中に先染めしています。
使用製品 WSE-7130 EzFluoroStain DNA WSE-7135 EzPreStain DNA&RNA WSE-1710 サブマージ ミニ WSE-5600 CyanoView WSE-5450 Printgraph Classic |
タンパク質の染色イメージ
|
|
|

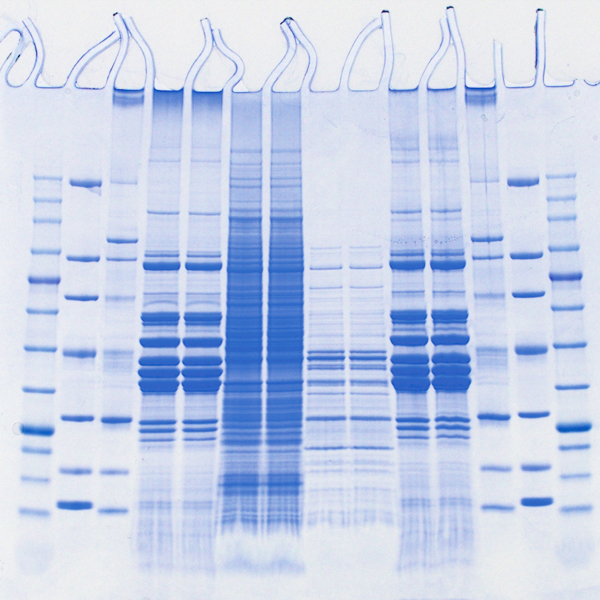

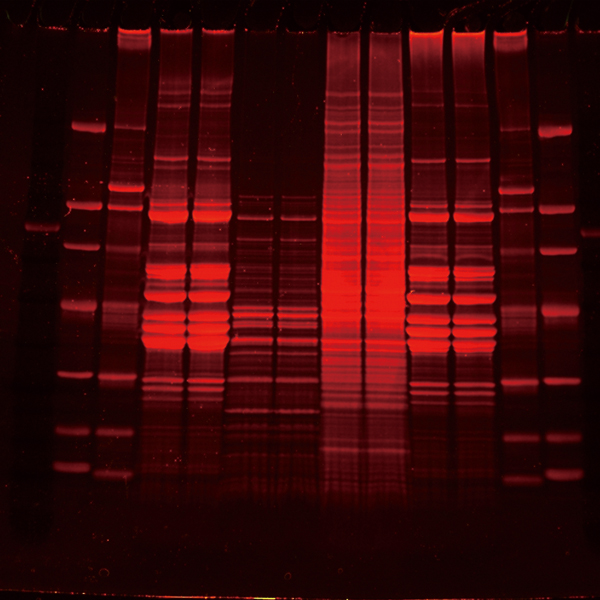

| CBB染色（EzStain AQua）および各蛍光染色液で染色したゲルを、表示した光源とフィルターの組み合わせで撮影した画像を示しています。上記の画像は、疑似カラーではなく、すべてカラー撮影画像です。 サンプル Lane 1, 14: EzProtein Ladder Lane 2, 13: EzStandard Ⅱ Lane 3, 12: EzLabelFluoroNeo添付マーカー Lane 4, 5: Chick muscle protein Lane 6, 7: E. Coli extract protein Lane 8, 9: HeLa cell extract protein Lane 10, 11: Chick muscle protein 使用製品 WSE-7020 EzProtein Ladder WSE-7015 EzStandard Ⅱ WSE-7010 EzLabel FluoroNeo AE-1340 EzStain AQua AE-6530 ラピダス ミニスラブ電気泳動槽 WSE-3100 PowerStation Ghibli I WSE-5450 Printgraph Classic WSE-5600 CyanoView FLAT Viewer |
|
リン酸化タンパク質の検出
|
|
ProQ Diamondでリン酸化タンパク質を検出した後に、同じゲルをSYPRO Rubyで染色した結果を疑似カラーで示しています。重ね合わせたイメージはCS Analyzerで作成しました。 サンプル Lane 1, 14: EzProtein Ladder Lane 2, 13: EzStandard Ⅱ Lane 3, 12: EzLabelFluoroNeo添付マーカー Lane 4, 5: Chick muscle protein Lane 6, 7: E. Coli extract protein Lane 8, 9: HeLa cell extract protein Lane 10, 11: Chick muscle protein 使用製品 WSE-7020 EzProtein Ladder WSE-7015 EzStandard Ⅱ WSE-7010 EzLabel FluoroNeo AE-6530 ラピダス ミニスラブ電気泳動槽 WSE-3100 PowerStation Ghibli I WSE-5450 Printgraph Classic WSE-5600 CyanoView |
DNAもタンパク質も蛍光イメージはPrintgraphにおまかせ！
上図はWSE-7010 EzLabelFluoroNeoでラベルしたタンパク質をe-PAGEL HRゲルで高速泳動し、Printgraph Classicで撮影した画像です。いずれもCyanoViewで励起し、付属のオレンジフィルターを用いて撮影しました。上段はゲル（左）と転写後のPVDF膜（右）、下段はモノクロモード（左）で撮影した画像とカラーモード（右）で撮影した画像の比較です。

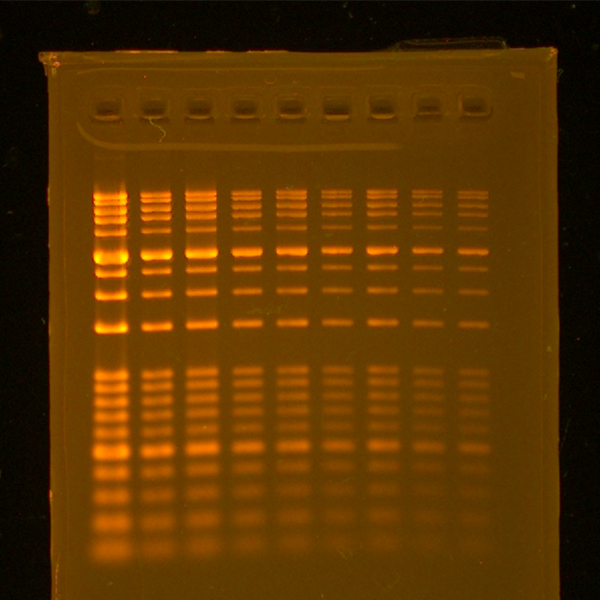

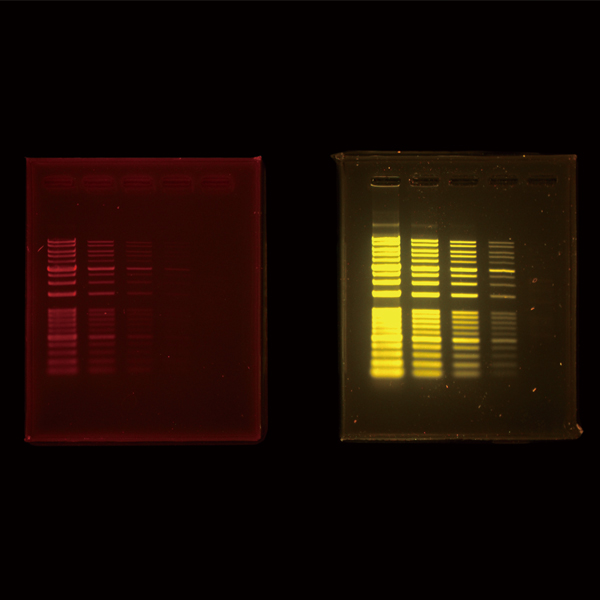

上図はWSE-7030 EzDNA Ladderの希釈系列を1.2％アガロースゲルで泳動し、EtBrおよびEzFluoeostain DNAで染色した後に、Printgraph Classicで撮影した画像です。
安全装置：
UV電源に連動したキャビネットの観音開き扉と、ゲル切り出し用カーテン
Printgraph Classicのキャビネットは、扉を開くと、UV照射装置が消灯する安全機構が装備されています。UV照射装置の電源をONにしたままでも、ゲルの出し入れの際に扉を開くとUV照射が中断されます。

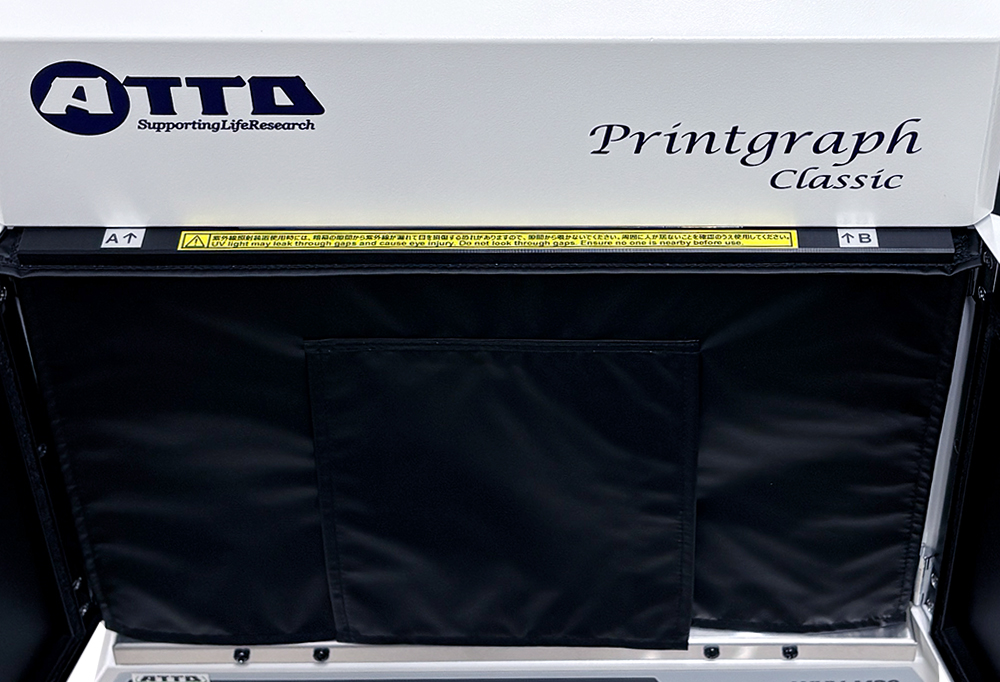

ゲルの切り出しをする場合は、扉を開け「ゲル切り出し用カーテン」を扉に装着します。扉を開けたままでUV照射が開始されますが、カーテンがUV光を遮ります。キャビネット上部ののぞき窓からゲルを確認しながらゲル切出しが可能です。

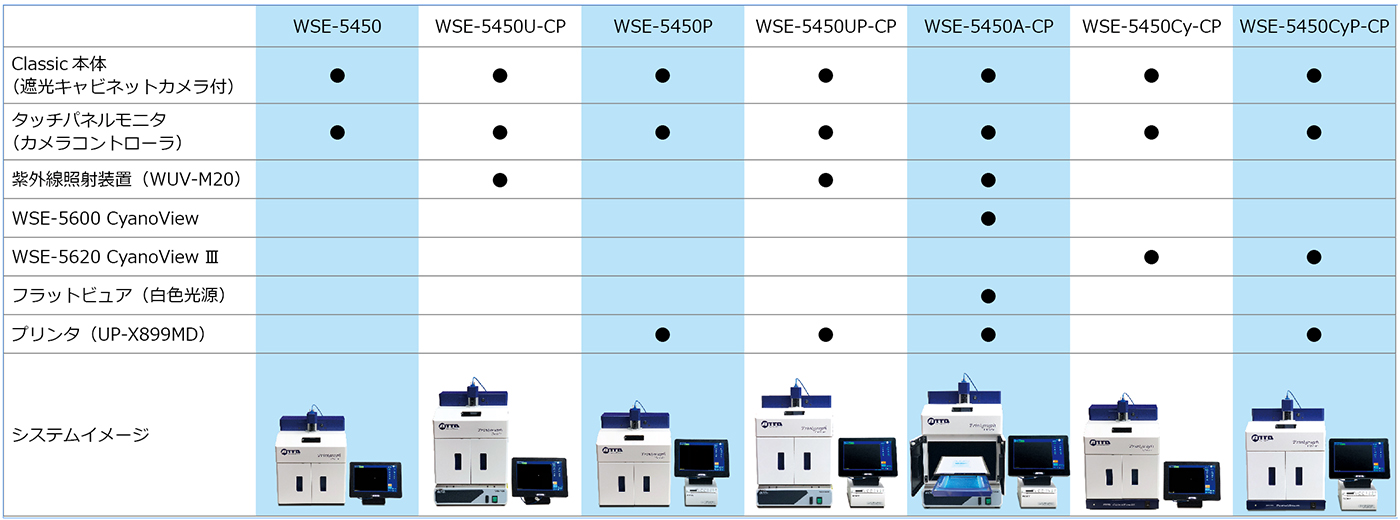

システム構成
製品仕様
| 型式 | WSE-5450 |
|---|---|
| カメラ | 高感度カラーCMOSカメラ |
| 解像度 | 2048×1536 |
| レンズ | F1.4 12mm単焦点レンズ |
| ズーム | 1～8倍（コントローラで制御）0.2×ステップ/１×ステップで調整可能 |
| 撮影制御 | 10インチ タッチ式LCDパネルコントローラー |
| フィルター | オレンジフィルター（50mm角型） |
| 制御ソフト | ImageSaverT（Windows版） |
| 言語 | 日本語/英語 切替可能（ImageSaverT 設定画面より） |
| 撮影サイズ | 25mm(W)×18ｍｍ(D)～200ｍｍ(Ｗ)×150ｍｍ(D） |
| 画像保存 | 16bitTIFF、8bitTIFF、BMP、JPEG選択 |
| シャッタースピード | 1msec～10sec |
| 飽和検知 | 白レベル |
| 寸法・質量 | キャビネット：340mm(W)×275mm(D)×437mm(H) 9.0kg コントローラ：264mm(W)×150ｍｍ(D)×222ｍｍ(H) 2.5kg |
| 電源 | AC100V-240V ２A 50/60Hz （ACアダプタ） |
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2305450 | WSE-5450 Printgraph Classic 1式 | 938,000円 | |
| 2305451 | WSE-5450U Printgraph Classic 1式 | 1,213,000円 | |
| 2305452 | WSE-5450P Printgraph Classic 1式 | 1,268,000円 | |
| 2305453 | WSE-5450UP Printgraph Classic 1式 | 1,543,000円 | |
| 2305454 | WSE-5450Cy Printgraph Classic 1式 | 1,248,000円 | |
| 2305455 | WSE-5450CyP Printgraph Classic 1式 | 1,578,000円 | |
| 2305460 | WSE-5450A-CP Printgraph Classic WEB会員限定キャンペーン 1式 | 1,470,000円 | |
| 2305422 | WSE-5400/5450用庫内照明ACアダプタ 1個 | 20,000円 | |
| 2305423 | WSE-5400/5450用追加光源ACアダプタ 1個 | 20,000円 | |
| 2305424 | WSE-5400/5450用赤外線カットフィルター 1個 | 44,000円 |
