WSE-6275 LuminoGraph EM
400万画素の超高感度冷却EM-CCDカメラは、ウエスタンブロットの発光撮影や、発光遺伝子を組み込んだ個体撮影に対応します。オプションのLED光源を追加すれば、複数の蛍光色素で標識した蛍光ウエスタンのマルチ撮影、蛍光ゲルの撮影なども対応可能です。
| 製品名 | WSE-6275 LuminoGraph EM |
|---|---|
| コード | 2006230 |
| 価格 | ￥3,380,000~ |
製品概要
- EMCCDを搭載した次世代モデル
- 最高感度を支える基本技術
・超低ノイズ「-40℃」冷却EMCCDカメラ
・EM GAIN機能で短時間での発光検出を可能に
・「F0.8」超高感度レンズ搭載
・自動露光機構「AutoExpose」で高感度・広ダイナミックレンジ
・撮影サイズ 最大273×180mm 最小106×70mm - 多彩な光源オプションで多用途な検出を1台で可能に

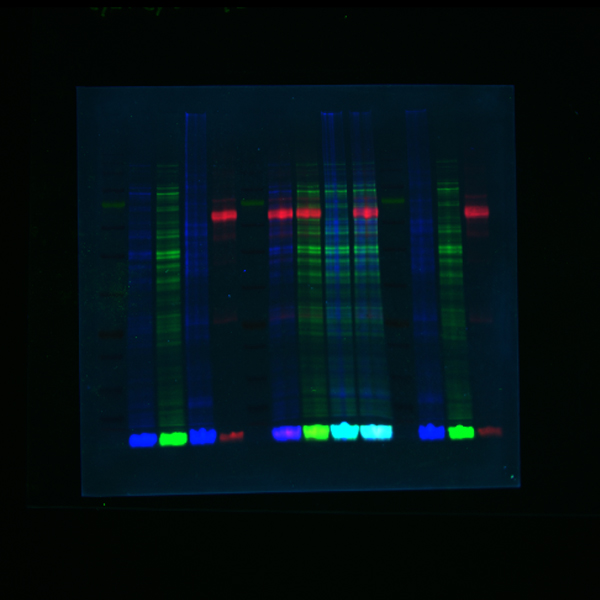

自動フィルター切替機構で「マルチ蛍光撮影」を可能に
※本装置はISO24421：2023のOptical signal measurement instrumentsに適合しています。適合宣言書は下記「ドキュメント」からダウンロードできます。
データ・資料
EMCCD搭載の圧倒的な感度

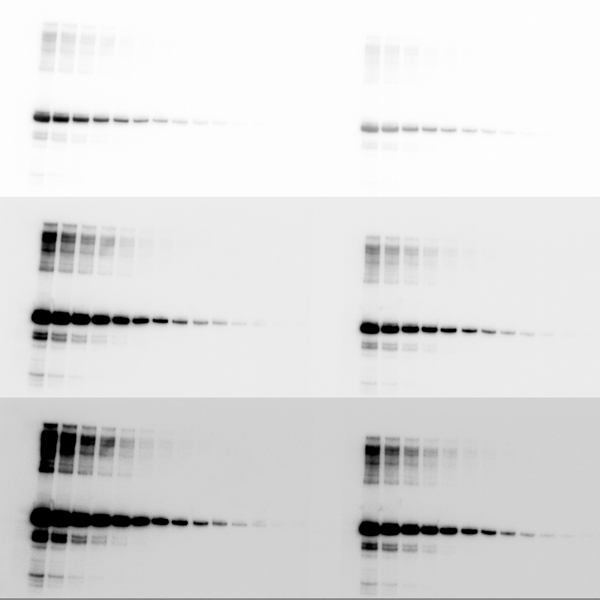

発光撮影例（GAIN比較）
LuminoGraph EMには高感度検出を可能にするEMCCDが搭載されています。
「-40℃」の冷却技術と組み合わせ、従来よりも約50倍の感度を実現しました。
感度（GAIN）を4段階に調整可能で蛍光撮影から発光撮影まで広く対応します。

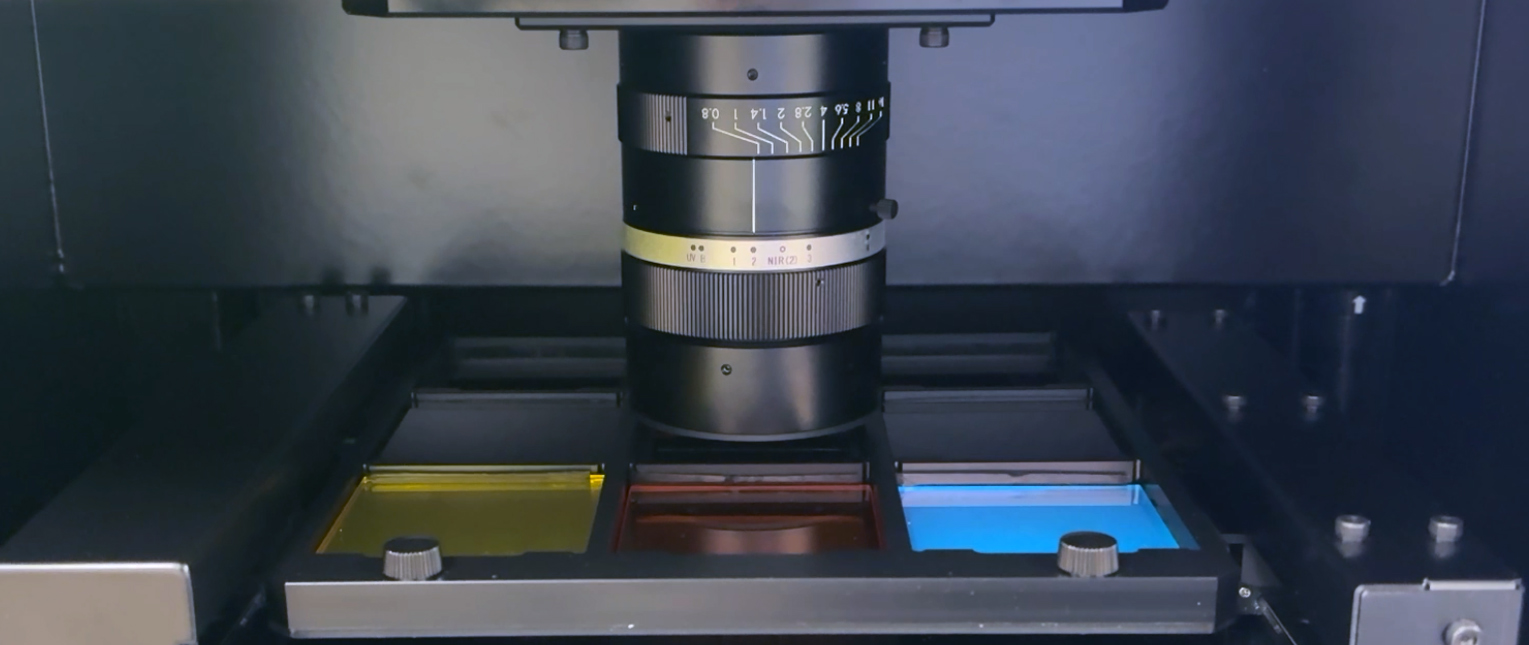

圧倒的な高感度レンズの性能「F0.8」と自動フィルター切替機構を搭載
高感度レンズ F0.8
LuminoGraph EMには世界最高峰の高感度を誇る「F0.8」レンズを採用しました。
競合製品の高感度レンズと比較すると10～300％も明るく、微弱な光を検出することを可能にします。デジタル処理に頼らない、低ディストーション性能により、広い画角を実現しながらも、歪みやボケの少ない高解像度な描写を可能にします。

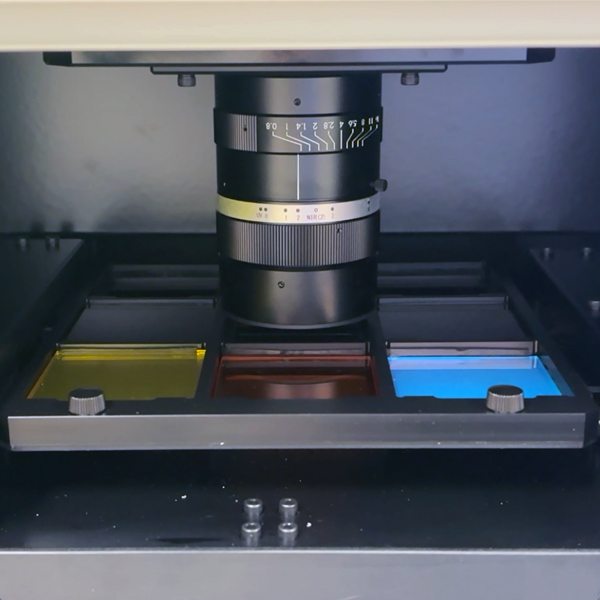

自動フィルター切替機構
WSE-6275型への進化のトピックスは、電動フィルター制御を搭載した自動フィルター切替機構です。蛍光撮影や白色光源撮影など、フィルターを使用する撮影モードで、サンプルに適合する撮影用フィルターを自動で選択・切り替えて撮影します。
様々な検出試薬に対応

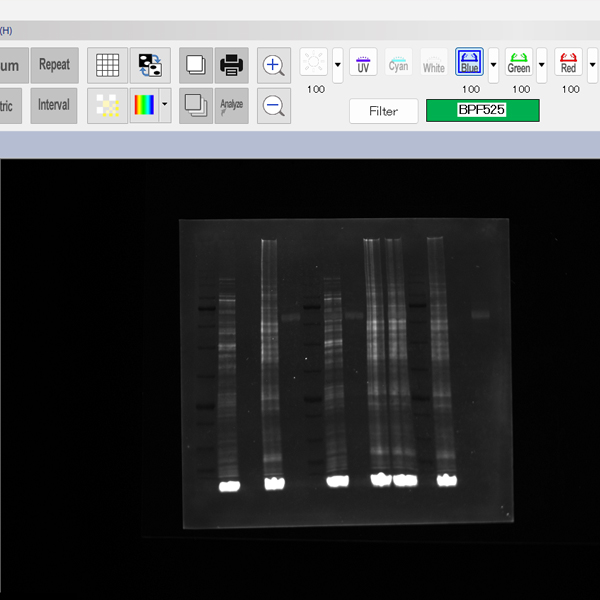

蛍光ウエスタン撮影に対応
LuminoGraph EMは様々な試薬の検出のため、光源を追加することが可能です。Blue光源、Green光源、Red光源、Cyan光源、UV光源、白色透過光源他、シリーズ初となるNIR光源を準備しました。
|
ターゲット |
蛍光色素 |
励起光 |
フィルター |
露光時間 |
|---|---|---|---|---|
|
Total Protein |
EzLabel FluoroNeo |
Blue LED |
BPF525 |
5 秒 |
|
CA19-9 |
StarBright 700 |
Blue LED |
BPF690 |
2秒 |
|
SMAD2 |
Alexa800 |
NIR |
LPF810 |
10秒 |
実験条件
ゲル：UH-R420
サンプル： EzLabel FluoroNeo標識 Colo205細胞抽出液
(30, 15, 7.5, 3.7, 1.8µg/レーン）
転写条件： EzFastBlot, 24V, 15分
ブロッキング：EzBlockCAS, 1時間
CA19-9
1次抗体：抗ヒトCA19-9マウスモノクローナル抗体
2次抗体：StarBright700標識抗マウスIg抗体
SMAD2
1次抗体：抗ヒトSMAD2ウサギモノクローナル抗体
2次抗体：Alexa 800 標識抗ウサギIg抗体
ケミルミ検出と蛍光検出の比較
ケミルミ検出と蛍光検出をウエスタンブロッティングで比較しました。検出限界はケミルミ検出が優れます。蛍光検出は励起光と蛍光が異なれば多重染色が可能であることがメリットです。LuminoGraph EMは様々な検出法に対応が可能です。
実験条件
ゲル：UH-R420（u-PAGEL H）
サンプル：ヒトトランスフェリン(10 ng/ レーンからの１/ ２希釈系列）
転写条件：EzFastBlot, 24V, 15 分
ブロッキング：EzBlockCAS, 1 時間
1 次抗体：抗ヒトトランスフェリン ウサギポリクローナル抗体 （共通）
2 次抗体：HRP 標識抗ウサギIg 抗体
（EzWestLumi plus/EzWestLumiOne 用）
2 次抗体：Alexa Fluor 800 標識抗ウサギIg 抗体
2 次抗体：IRDye 800 標識抗ウサギIg 抗体
2 次抗体：Alexa Fluor 647 標識抗ウサギIg 抗体
2 次抗体：StarBright 700 標識抗ウサギIg 抗体
リン酸化タンパク質の検出
ProQ Diamondでリン酸化タンパク質を検出した後に、同じゲルをSYPRO Rubyで染色した結果を示しています。重ね合わせたイメージはCS Analyzerで作成しました。
サンプル
Lane 1, 14: EzProtein Ladder
Lane 2, 13: EzStandard Ⅱ
Lane 3, 12: EzLabelFluoroNeo添付マーカー
Lane 4, 5: Chick muscle protein
Lane 6, 7: E. Coli extract protein
Lane 8, 9: HeLa cell extract protein
Lane 10, 11: Chick muscle protein
使用製品
WSE-7020 EzProtein Ladder
WSE-7015 EzStandard Ⅱ
WSE-7010 EzLabel FluoroNeo
AE-1340 EzStain AQua
AE-6530 ラピダス ミニスラブ電気泳動槽
WSE-3100 PowerStation Ghibli I
WSE-6275 LuminoGraph EM
WSE-5600 CyanoView
蛍光標識タンパク質の検出
Cy2でラベルした肝細胞抽出液、Cy3でラベルした大腸菌抽出液、Cy5でラベルした血漿サンプルを電気泳動し、蛍光ラベルされたタンパク質を、それぞれに適した励起光とフィルター組み合わせで撮影したゲルの画像を疑似カラーで示しています。重ね合わせたイメージはCS Analyzerで作成しました。
DNAの蛍光検出
1.2％アガロースゲル（1×TAE)でDNAのサイズマーカーを泳動し、泳動後のゲルを様々な蛍光試薬で３０分間染色し、LuminoGraph EMで撮影した結果を示しています。EzPreStain DNA＆RNAは泳動バッファーに添加し、泳動中に先染めしています。
使用製品
WSE-7130 EzFluoroStain DNA
WSE-7135 EzPreStain DNA&RNA
WSE-1710 サブマージ ミニ
WSE-6270 LuminoGraphⅡEM
WSE-5600 CyanoView
植物体の撮影
LuminoGraph EMは植物体の撮影にも対応します。超高感度冷却EM-CCDカメラによる発光撮影、各種光源を用いた蛍光撮影などが可能です。
インターバル撮影も可能なので、一定時間ごとの観察も可能です。
- 発光遺伝子導入植物の発光撮影
- 蛍光遺伝子導入植物の蛍光撮影
- クロロフィル蛍光撮影
- 遅延蛍光撮影

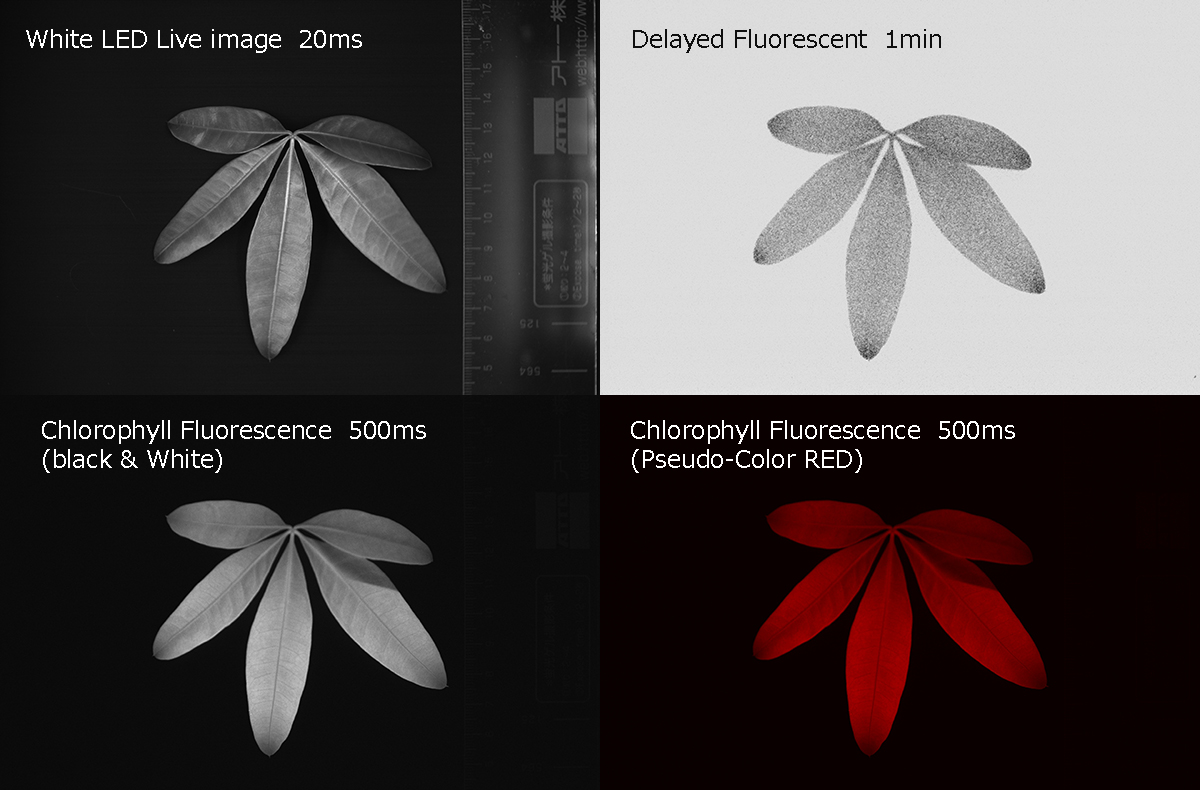

植物体の蛍光撮影
クロロフィル蛍光、遅延蛍光を植物の撮影例としました。クロロフィル蛍光は、BlueLEDにより励起し、BPF690フィルター（690nmバンドパスフィルター）を使って撮影を行いました。遅延蛍光（Delayed Fluorescent）はBlueLEDを10秒照射後、光源を消してからBPF690フィルターを使って撮影しました。

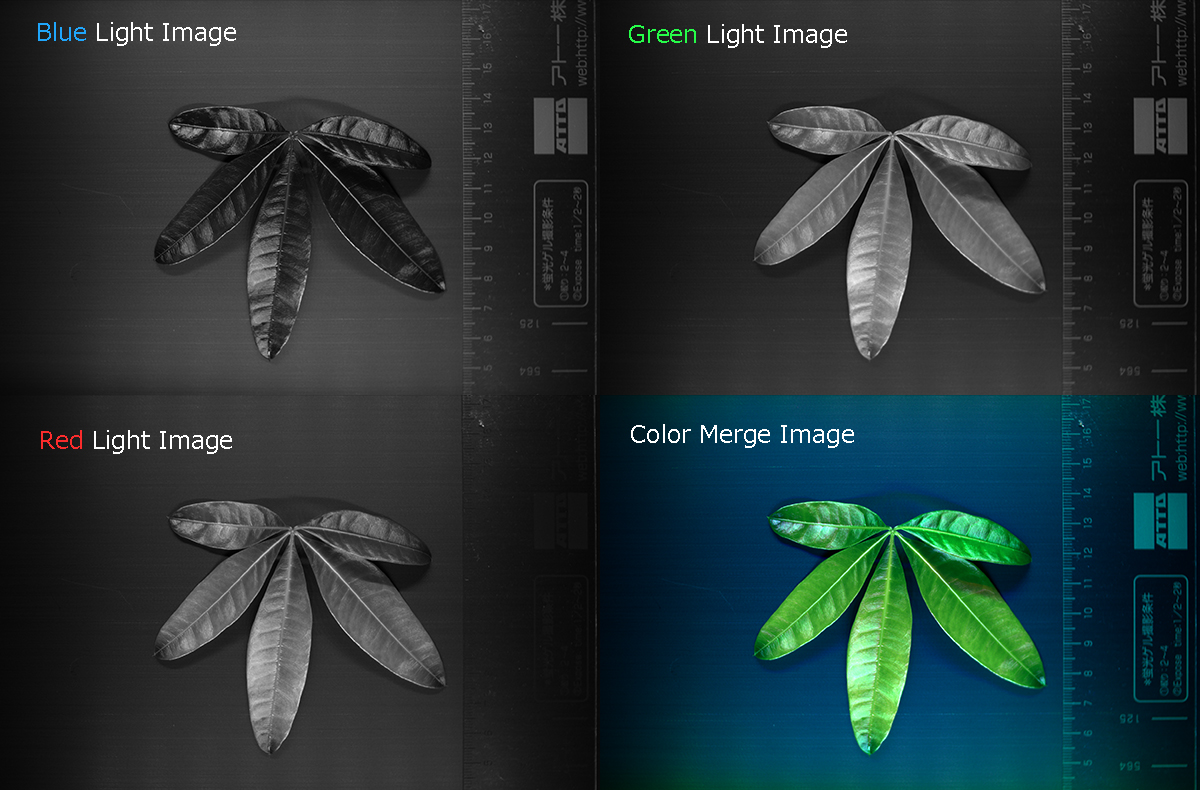

モノクロカメラとRGB光源を用いたカラー画像作成
LuminoGraph EMは、オプションの落射LED（Blue / Green / Red）光源を用いて、フィルターなしで撮影した画像をRGB合成することでカラー画像を得ることが可能です。
システムと撮影サンプル対応
LuminoGraph EMのシステムごとの撮影可能サンプルの一覧です。各システムにオプションを追加することで機能拡張が可能です。詳細はアトー株式会社までお問い合わせください。
|
商品コード |
製品型式 |
発光ウエスタン |
蛍光ウエスタンなど |
蛍光ゲルなど |
色素染色ゲル |
画像解析 |
|---|---|---|---|---|---|---|
| 2006230 | WSE-6275 LuminoGraph EM | 〇 | option | option | option | option |
| 2006231 | WSE-6275CS LuminoGraph EM | 〇 | option | option | option | 〇 |
| 2006233 | WSE-6275CSP LuminoGraph EM | 〇 | option | option | option | 〇 |
| 2006235 | WSE-6275Cy-CP LuminoGraph EM | 〇 | option | 〇 | option | 〇 |
| 2006236 | WSE-6275CyW-CP LuminoGraph EM | 〇 | option | 〇 | 〇 | 〇 |
| 2006237 | WSE-6275F-CP LuminoGraph EM | 〇 | 〇 | 〇 | option | 〇 |
| 2006238 | WSE-6275FW-CP LuminoGraph EM | 〇 | 〇 | 〇 | 〇 | 〇 |
| 2006239 | WSE-6275A-CP LuminoGraph EM | 〇 | 〇 | 〇 | 〇 | 〇 |
※1：落射LED光源は、Blue（460-480nm）Green（515-540nm）Red（605-640nm）NIR（715-745nm）で構成されます。
※2：透過Cyan光源は中心波長505nmのシアン色LED光源です。青色～緑色で励起可能な蛍光物質の検出に使用可能です。
※3：白色透過光源は、SDS-PAGE後のCBB染色ゲルなどの撮影に使用可能です。
フィルターの仕様とシステム対応
光源装置を含むLuminoGraph EMシステムと付属するフィルターの一覧です。詳細はアトー株式会社までお問い合わせください。
|
商品コード |
フィルターの種類と仕様 |
WSE-6275Cy-CP |
WSE-6275CyW-CP |
WSE-6275F-CP |
WSE-6275FW-CP |
WSE-6275A-CP |
|---|---|---|---|---|---|---|
| 2130414 | YA-3 560nmロングパスフィルター |
〇 | 〇 | option | option | 〇 |
| 2130446 | ND-0.1 透過率0.1％ 減光フィルター |
option | 〇 | option | 〇 | 〇 |
| 2008067 | BPF525 525nmバンドパスフィルター |
option | option | 〇 | 〇 | 〇 |
| 2008069 | BPF600 600nmバンドパスフィルター |
option | option | 〇 | 〇 | 〇 |
| 2008065 | BPF690 690nmバンドパスフィルター |
option | option | 〇 | 〇 | 〇 |
| 2008068 | LPF830 830nmロングパスフィルター |
option | option | 〇 | 〇 | 〇 |
| 2008062 | BPF510（GFP用）※1 510nmバンドパスフィルター |
× | × | option | option | option |
※1：BPF510は落射BlueLED（460-480nm）と組み合わせて使用します。「×」のシステムには落射光源の追加が必要になります。詳細はアトー株式会社までお問い合わせください。
LuminoGraph EMシステム構成
LuminoGraph EMの各システム構成一覧です。詳細はアトー株式会社までお問い合わせください。
|
商品コード |
製品型式 |
本体 |
解析ソフト |
制御用PC | Cyan II 蛍光撮影キット |
白色撮影 キット |
BlueRed |
GreenNIR |
フィルター |
|---|---|---|---|---|---|---|---|---|---|
| 2006230 | WSE-6275 LuminoGraph EM | 〇 | option | option | option | option | option | option | option |
| 2006231 | WSE-6275CS LuminoGraph EM | 〇 | 〇 | option | option | option | option | option | option |
| 2006233 | WSE-6275CSP LuminoGraph EM | 〇 | 〇 | 〇 | option | option | option | option | option |
| 2006235 | WSE-6275Cy-CP LuminoGraph EM | 〇 | 〇 | 〇 | 〇 | option | option | option | YA-3 |
| 2006236 | WSE-6275CyW-CP LuminoGraph EM | 〇 | 〇 | 〇 | 〇 | 〇 | option | option | YA-3/ND-0.1 |
| 2006237 | WSE-6275F-CP LuminoGraph EM | 〇 | 〇 | 〇 | option | option | 〇 | 〇 | BPF525/BPF600 BPF690/LPF830 |
| 2006238 | WSE-6275FW-CP LuminoGraph EM | 〇 | 〇 | 〇 | option | 〇 | 〇 | 〇 | ND-0.1 BPF525/BPF600 BPF690/LPF830 |
| 2006239 | WSE-6275A-CP LuminoGraph EM | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | YA-3/ND-0.1 BPF525/BPF600 BPF690/LPF830 |
構成品について
- 本体：LuminoGraph EM本体、制御ソフトImageSaver 7 EM、USBケーブル、ACケーブル、取扱説明書が含まれます。
- 解析ソフト：CS Analyzer 4 Windows版
- 制御用PC：Windows PC
- Cyan II 蛍光撮影キット：WSE-5610 CyanoView II（シアンLED光源）、YA-3フィルター、ゲルトレイが付属します。
- 白色撮影キット：Flat-Viewer（白色透過光源）とND-0.1フィルターが付属します。
- BlueRed LED セット：落射光源Blue（460-480nm）、Red（605-640nm）、BPF525フィルター、BPF690フィルターが付属します。
- GreenNIR LED セット：落射光源Green（515-540nm）、NIR（715-745nm）、BPF600フィルター、LPF830フィルターが付属します。
製品仕様
| 型式・製品名 | WSE-6275 LuminoGraph EM |
|---|---|
| カメラ | 高感度冷却EMCCDカメラ |
| レンズ | F0.8 高感度レンズ |
| 撮影データ | 2460×1620ピクセル 16bitTIFF/16bitCCD（8bitTIFF・JPEG・BMP変換可能） |
| 画角 | 最大273×180mm 最小106×70mm |
| フィルター | 電動切替式9ポジション方式（50mm角型フィルター） |
| 制御ソフト | ImageSaver7 EM Windows版 Windows11 64/32bit対応 |
| 寸法・質量 | 365mm(W)×330mm(D)×580mm(H) ・ 25kg（本体のみ） |
| 電源・消費電力 | AC100-240V 50/60Hz 最大133W |
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 2006230 | WSE-6275 LuminoGraph EM 1式 | 3,380,000円 | |
| 2006231 | WSE-6275CS LuminoGraph EM 1式 | 3,690,000円 | |
| 2006233 | WSE-6275CSP LuminoGraph EM 1式 | 4,000,000円 | |
| 2006235 | WSE-6275Cy-CP LuminoGraph EM WEB会員限定キャンペーン 1式 | 3,522,400円 | |
| 2006236 | WSE-6275CyW-CP LuminoGraph EM WEB会員限定キャンペーン 1式 | 3,646,400円 | |
| 2006237 | WSE-6275F-CP LuminoGraph EM WEB会員限定キャンペーン 1式 | 4,984,000円 | |
| 2006238 | WSE-6275FW-CP LuminoGraph EM WEB会員限定キャンペーン 1式 | 5,108,000円 | |
| 2006239 | WSE-6275A-CP LuminoGraph EM WEB会員限定キャンペーン 1式 | 5,430,400円 | |
| 2006276 | CyanII蛍光撮影キット(6170/6175/6270/6275用) 1式 | 403,000円 | |
| 2006279 | 白色撮影キット（WSE-6170/6175/6270/6275用） 1式 | 155,000円 | |
| 2008123 | BlueRed LEDセット(WSE-6275用) 1式 | 1,100,000円 | |
| 2008128 | GreenNIR LEDセット(WSE-6275用) 1式 | 1,100,000円 | |
| 2006280 | UV蛍光撮影キット（WSE-6270/6275用） 1式 | 510,500円 | |
| 2008062 | BPF510フィルター 50mm角型（510nmバンドパスフィルター） 1枚 | 165,000円 | |
| 2006278 | 光源用トレイ(WSE-6170/6175/6270/6275用) | 30,000円 | |
| 2195939 | ゲルトレイ（WSE-6175/6200/6270/6275用） 1枚 | 30,000円 |
