基準光源LED 「光子ユニ」シリーズは直径38mmの円筒形の基準光源で、470,530,630,640,850nmの5種類の波長をご選択いただけます。
WSL-1230/1235/1240光子ユニ 38mm径 基準LED光源
LEDチップを搭載した円筒型の基準光源で470、530、 630、640、850nmの5色を準備しました。
全放射束が、CCD、CMOSの感度チェックに適したサブnW～μWのタイプと、光電子増倍管（PMT）に適したfW～pWのタイプを選択できます。

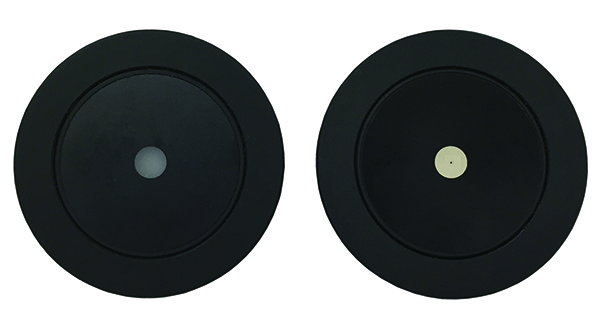

光子ユニの外径は35mmのディッシュと同じサイズです。開口部（発光部）の径は4.5mmと250μmの２種類を用意しました。光子ファンダムと同様に、最大光量（連続点灯）の発光量（全放射束）が
W（J/s）で規定された証明書を発行することができます。
本光源はJST 先端計測分析技術・機器開発プログラム の成果の一部です。
ISO24421：2023
Biotechnology-Minimum requirements for optical signal measurements in photometric methods for biological samplesに記載されているOptical signal measurement instruments（ルミノメーターやイメージング装置）の基本性能チェック用の光源として使用可能です。
| 製品名 | WSL-1230/1235/1240光子ユニ 38mm径 基準LED光源 |
|---|---|
| コード | 3700030 |
| 価格 | ¥380,000 |
製品概要
- CCD、CMOSの感度チェック（光量：nW～μW）
- 光電子増倍管（PMT）の感度チェック（光量：fW～pW）
- 上記検出器の定期点検
- 上記検出器の絶対値校正
データ・資料
製品特長
35mm径の培養ディッシュサイズ
|
|
光子ユニ「CCD用」「PMT」用があり、光量が異なります。 |
光子ユニ 450 CCD用 |
光子ユニ 25 CCD用 |
光子ユニ 450 PMT用 |
| ・開口径 4.5mm CCD、CMOS用基準光源（nW～μW） |
・開口径 250μm※ CCD、CMOS用基準光源（nW～μW） ※450モデルよりも総発光量は小さくなります。 |
・開口径 4.5mm 光電子増倍管（PMT）用基準光源（fW～pW） |
| イメージング装置の 絶対感度校正・定期チェック |
顕微鏡イメージング装置の 絶対感度校正・定期チェック |
35mmディッシュ用発光細胞測定装置の 絶対感度校正・定期チェック |
|
|
|
WSL-1565 クロノス HT（Kronos HT）に対応
AB-2550 クロノスDio（Kronos Dio）に対応
|
製品仕様
| CCD用 | CCD用 | PMT用 | |
| 名称 | 光子ユニ450 CCD用（KohshiUni 450 CCD） | 光子ユニ25 CCD用（KohshiUni 25 CCD） | 光子ユニ450 PMT用（KoshiUni 450 PMT） |
| 型式・中心波長 | WSL-1230-470 470nm WSL-1230-530 530nm WSL-1230-630 630nm WSL-1230-640 640nm WSL-1230-850 850nm |
WSL-1240-470 470nm WSL-1240-530 530nm WSL-1240-630 630nm WSL-1240-640 640nm WSL-1240-850 850nm |
WSL-1235-470 470nm WSL-1235-530 530nm WSL-1235-630 630nm WSL-1235-640 640nm WSL-1235-850 850nm |
| 開口径 | 4.5mm | 250μm | 4.5mm |
| 光量設定 | 1/1～1/512 10ステップ | 1/1～1/512 10ステップ | 1/1～1/512 10ステップ |
| 光量安定性 | ±2％ | ±2％ | ±2％ |
| 使用環境 | 15～40℃ | 15～40℃ | 15～40℃ |
| 寸法・質量 | 径38mm×20mm（Ｈ） ・ 140g（電池含む） | 径38mm×20mm（Ｈ） ・ 140g（電池含む） | 径38mm×20mm（Ｈ） ・ 140g（電池含む） |
| 電池 | CR1220 1個 | CR1220 1個 | CR1220 1個 |
| 備考 | LEDの個体差によって光源波長は若干変わることがあります。 | LEDの個体差によって光源波長は若干変わることがあります。 | LEDの個体差によって光源波長は若干変わることがあります。 |
価格表
Prices are for domestic orders only.
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 3510144 | 光子ユニ設置アダプタ（WSL-1565/1563用） 1枚 | 50,000円 | |
| 3700030 | WSL-1230-470 光子ユニ 450 CCD用（470nm） 1台 | 380,000円 | |
| 3700031 | WSL-1230-530 光子ユニ 450 CCD用（530nm） 1台 | 380,000円 | |
| 3700032 | WSL-1230-630 光子ユニ 450 CCD用（630nm） 1台 | 380,000円 | |
| 3700033 | WSL-1230-640 光子ユニ 450 CCD用（640nm） 1台 | 380,000円 | |
| 3700035 | WSL-1230-850 光子ユニ 450 CCD用（850nm） 1台 | 380,000円 | |
| 3700040 | WSL-1235-470 光子ユニ450 PMT用（470nm） 1台 | 380,000円 | |
| 3700041 | WSL-1235-530 光子ユニ450 PMT用（530nm） 1台 | 380,000円 | |
| 3700042 | WSL-1235-630 光子ユニ450 PMT用（630nm） 1台 | 380,000円 | |
| 3700043 | WSL-1235-640 光子ユニ450 PMT用（640nm） 1台 | 380,000円 | |
| 3700045 | WSL-1235-850 光子ユニ450 PMT用（850nm） 1台 | 380,000円 | |
| 3700050 | WSL-1240-470 光子ユニ25 CCD用（470nm） 1台 | 380,000円 | |
| 3700051 | WSL-1240-530 光子ユニ25 CCD用（530nm） 1台 | 380,000円 | |
| 3700052 | WSL-1240-630 光子ユニ25 CCD用（630nm） 1台 | 380,000円 | |
| 3700053 | WSL-1240-640 光子ユニ25 CCD用（640nm） 1台 | 380,000円 | |
| 3700055 | WSL-1240-850 光子ユニ25 CCD用（850nm） 1台 | 380,000円 |
Prices are for domestic orders only.
