デジタル式ペリスタポンプ 新世代のデジタルペリスタポンプ登場!ペリスタポンプが使い勝手と高性能を兼ね備えた革新的な小型の高性能デジタルポンプへと進化しました。

WSP-3310 PeristaQuantumPump

WSP-3310 PeristaQuantumPump (ペリスタクォンタムポンプ)
WSP-3310 PeristaQuantumPump (ペリスタクォンタムポンプ)
WSP-3310-2 PeristaQuantumPump (ペリスタクォンタムポンプ 2流路
WSP-3310-2 PeristaQuantumPump (ペリスタクォンタムポンプ 2流路
WSP-3310 PeristaQuantumPump (ペリスタクォンタムポンプ)
WSP-3310-2 PeristaQuantumPump (ペリスタクォンタムポンプ 2流路

ATTO は半世紀を超えるペリスタポンプ※1 の開発・生産・販売の経験や知見に基づき、ご要望の特に多い流量高精度をはじめとした仕様全項目を見直す改良を行い、新製品ペリスタクォンタムポンプを開発しました。
金属非接触の精密流量分配システム(後掲のスマート分注送液システム S-LDS)構築ニーズにも対応し、ソリューションをご提案いたします。

製品名 WSP-3310 PeristaQuantumPump
コード 1221430
価格 ¥198,000

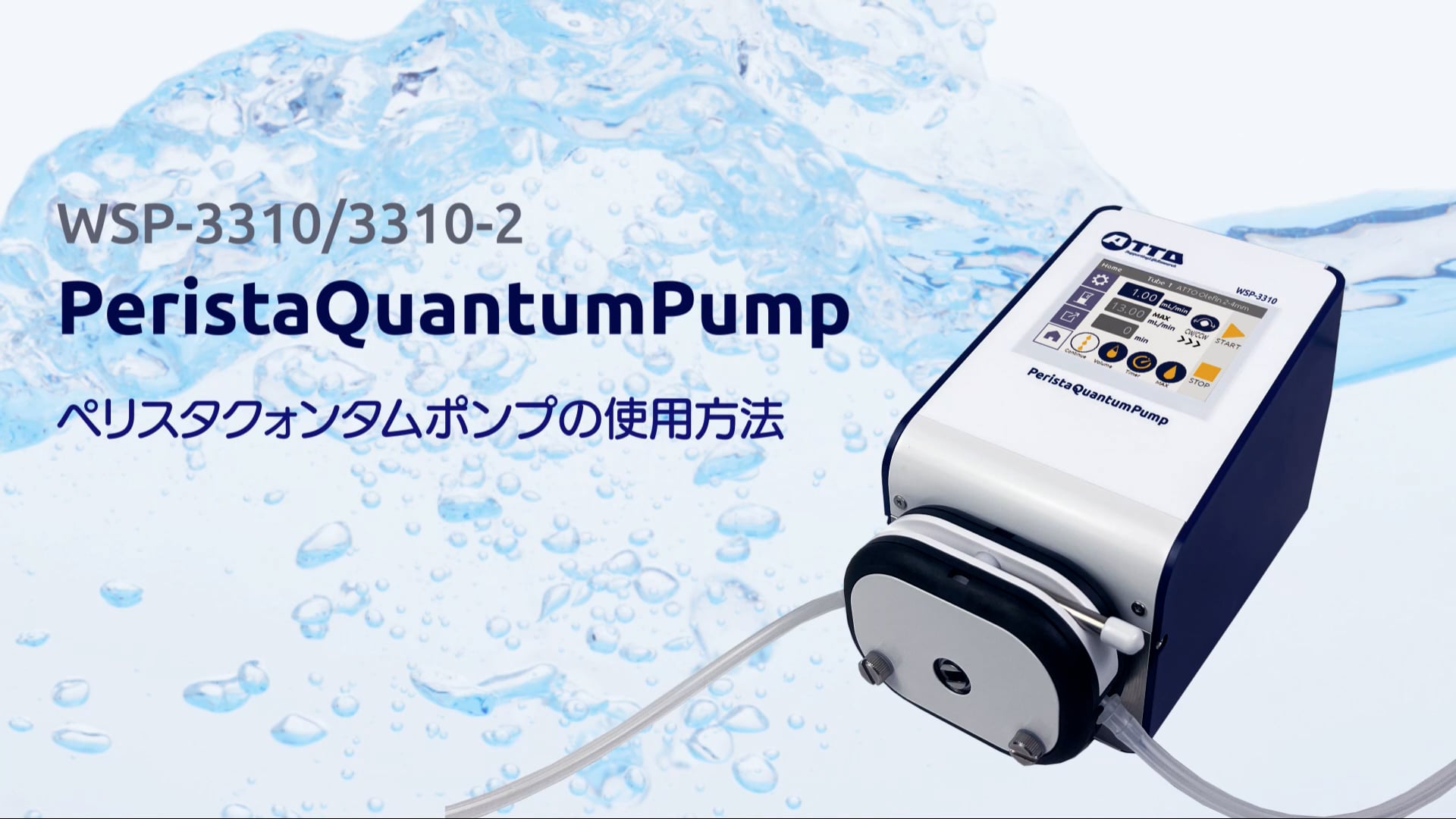

動画で紹介

動画リンクはコチラ⇒


製品概要

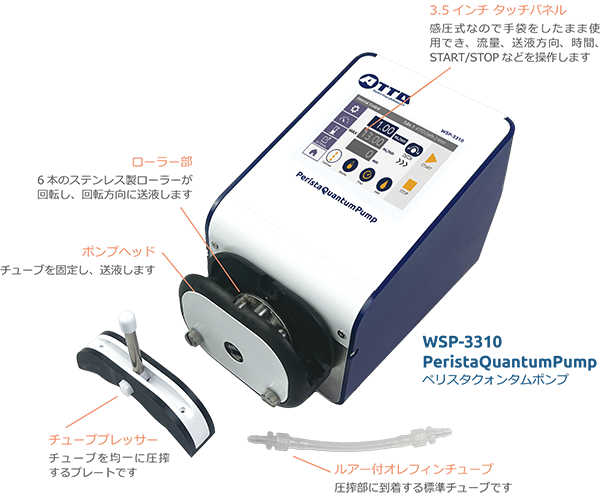

タッチパネルで簡単操作可能なデジタル新ペリスタポンプ



  • ペリスタポンプはATTOの登録商標です。
  • 高い流量精度と流量安定性で定量送液を実現
  • 耐薬性、耐久性の高いオレフィンチューブ採用により各種溶液に対応
  • ワンタッチ操作でチューブセット完了
  • 直感で設定できる簡単操作
  • セミオート操作でかんたんキャリブレーション
  • 広範囲な流量領域で高い流量制度を実現
  • フットスイッチで《生産性向上》
  • クロマトグラフィーの送液、発酵培養液の送液、薬液環流実験の送液ポンプなどにご使用いただけます。
  • 研究設備だけでなく、生産工場での利用など、幅広い用途でご活用いただけます。

データ・資料

ペリスタクォンタムポンプによる流体制御






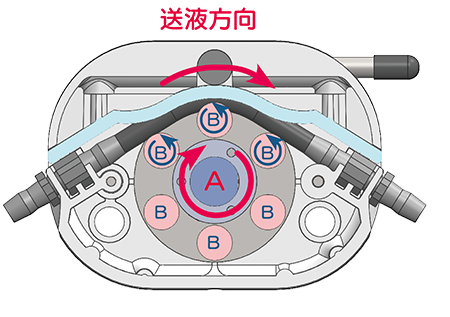

ペリスタクォンタムポンプのようなチューブ式ポンプは、チューブの弾性を利用して流体を移送します。このポンプの核心となるのは、ローラーがチューブに沿って移動することによりチューブを連続的に圧迫し、この圧力とチューブの復元力を原動力に流体を移動させるメカニズムです。ペリスタクォンタムポンプは自走式ローラーを採用しています。主軸(A)が回転するとその周囲にあるローラー(B)が軸の回転方向に移動します。ローラー(B)はチューブと接触すると、主軸(A)とは逆方向に自転しながらチューブを圧搾します。圧搾部を通過するときにチューブ内は負圧になり液体が吸い込まれ、回転動作により突出側に送液されます。
液体がチューブ内を通るだけで、ポンプの他の部分とは接触しないため、汚染のリスクが極めて低く、またチューブを交換するだけで、清掃やメンテナンスが簡単にできます。さらに、チューブの弾力性により、粘度の高い液体や粒子を含む液体も送液できます。ペリスタクォンタムポンプは精密な流量制御と高い再現性を実現しており、医療、研究、工業など、幅広い分野での用途に適応することが可能です。

半世紀を超える技術の蓄積と革新の融合






創業当初からの約60 年の開発実績と最新の技術が融合し、ブラッシュアップされて使い勝手と高性能を兼ね備えた革新的な小型の高性能デジタルポンプへと進化しました。新しいローラーシステムを採用し、脈動の影響を低減しながら、再現性の高い流量精度と安定性を実現。さらに、直感的でシンプルな操作性を追求し、チューブの脱着を片手でワンタッチで行える便利さ、誰でも簡単に使用できるタッチパネル操作を可能にしました。使い勝手と性能を兼ね備えた革新的な流体制御ソリューションとして、信頼性と利便性を求めるユーザーにお使いいただける製品です。

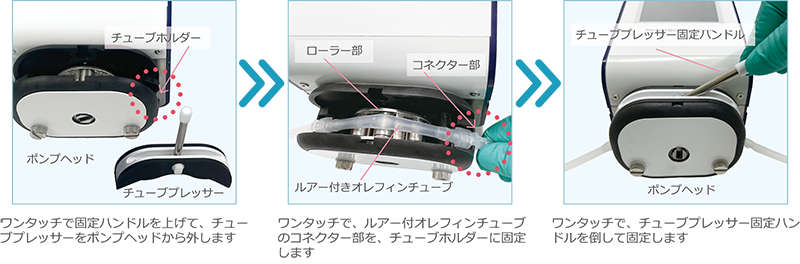

ワンタッチ操作でチューブセット完了




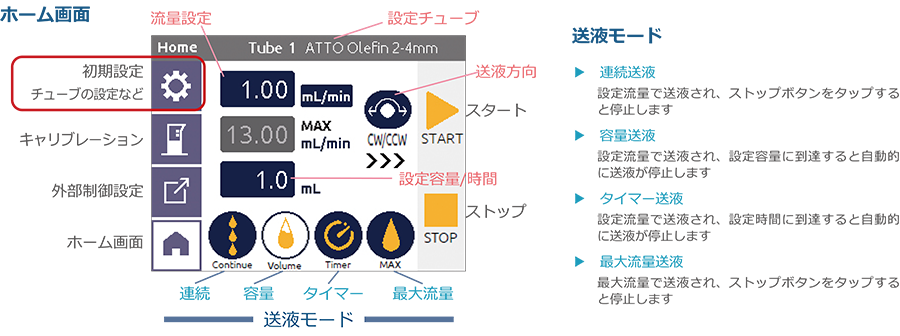

直感で設定できるかんたん操作

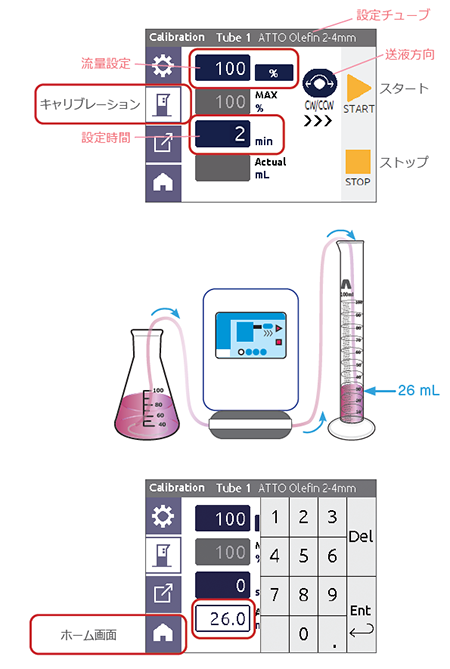

セミオート操作でかんたんキャリブレーション






流量(%)と送液時間の入力スペースをタップするとテンキーが表示されるので任意の数値を入力します。送液方向を確認し、スタートボタンをタップします。
設定時間が終了すると自動的に停止します。













送液する溶液をセットし、吐出側にメスシリンダーなどをセットします
送液終了後の溶液量を計測します送液された溶液の重量を計測し、比重から換算することもできます













送液された溶液量をテンキーで入力して確定します
ホーム画面をタップして、送液を開始します

広範囲な流量領域で高い流量精度を実現

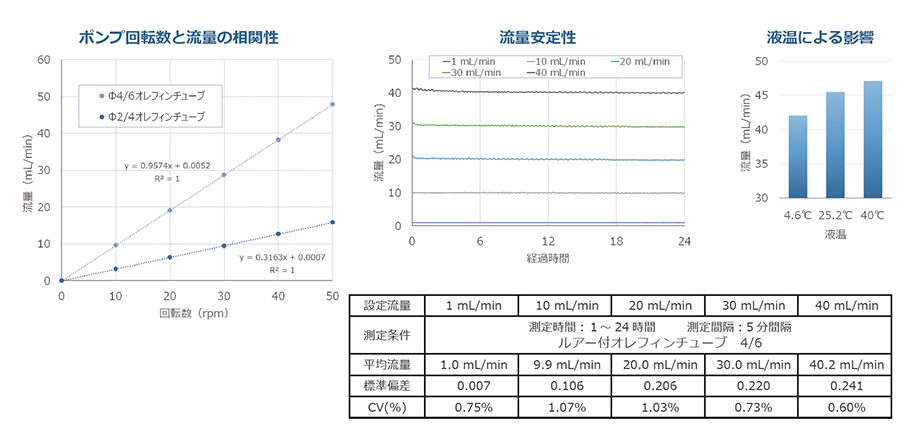

『WSP-3310 ペリスタクォンタムポンプ』は、0.01 rpm から50 rpm の広範囲(最大5,000 倍の調整範囲)で、ポンプの回転数に応じて流量が比例し、一貫した直線性(R2 乗係数= 1)を示します。1 mL/min から40 mL/min までの設定流量で実施した長時間の送液実験において、チューブが安定するまでの初期の1 時間を除き、CV 値が1.07%と非常に安定した流量制御が可能であることが確認されました。また、液体の温度による影響を検証した結果、同一温度下では、安定した送液が実現可能であることが示されました。これらの結果から、ペリスタクォンタムポンプは広範囲の流量領域において高精度かつ安定した送液を実現することが示されています。

製品仕様

名称 PeristaQuantumPump ペリスタクォンタムポンプ
型式 WSP-3310 WSP-3310-2
流路数

1流路

2流路

流量

内径2mm 外径4mm : 0.01-13mL/min
内径4mm 外径6mm : 0.01-40mL/min

流量可変範囲

 流量                   4000倍(82mmオレフィンチューブ4/6)
                     1300倍(82mmオレフィンチューブ2/4)
最大流量に対する%            1000倍(0.1-100 %)
回転数                  5000倍(0.01-50 rpm)

回転数

0.01~50 rpm (本体制御時)
0.005~50 rpm (外部制御時)

流量安定性

±1%/h

揚程

押出 21m以上  吸込 6m

ローラー

6本  SUS304

対応粘度

1.5 Pa・s(1500 cP)以下

チューブ

ATTO製専用チューブ     オレフィンチューブ2/4 (5 m) (WSP-3300/3310)
                            オレフィンチューブ4/6 (5 m) (WSP-3300/3310)

チューブ寿命

7日間 (最大流量で連続使用時)

環境温度・湿度

4~40℃  結露なきこと

モータ

ステッピングモーター

駆動回路

マイクロステッピング駆動

タッチパネル

3.5インチ感圧式

設定

       流量                                 mL/min、mL/h
       最大流量に対する%     0.1-100 %
       回転数                             0.01-50 rpm

送液方法

連続運転     流量、最大流量に対する%、回転数
容量送液     0.1~9999 mL
タイマー送液   0.1~9999 min

送液方向

CW / CCW

液晶表示内容

流量(mL/min、mL/h)、送液方向、最大流量に対する%、回転数、実流量、残時間/残容量

外部制御

 USB Type-C端子対応 : START STOP制御、CW/CCW制御、流速、回転速度
ミニDINコネクタ8P     : START/STOP制御

本体材質

AL・SUS・ST・PET/GF・POM

AC アダプター

入力:100~240 V1(±10%)対応 50/60 Hz   出力:DC 24 V / 1.5 A

消費電力

13.3 VA

14.4 VA

寸法・重量

110mm (W) × 200 mm (D) × 130 mm (H) ・ 2.2 kg

110 mm (W) × 260 mm (D) × 130 mm (H) ・ 2.6 kg

付属品

WSP-3310本体 × 1台
ACアダプター × 1個
82mmルアー付きオレフィンチューブ4/6(WSP-3310用) × 1本
オレフィンチューブ4/6(1m)(WSP-3300/3310用)× 1本

WSP-3310本体 × 1台
ACアダプター × 1個
82mmルアー付きオレフィンチューブ4/6(WSP-3310用) × 2本
オレフィンチューブ4/6(1m)(WSP-3300/3310用)× 2本

価格表

Prices are for domestic orders only.
製品コード 製品名 価格 数量
1221430 WSP-3310 PeristaQuantumPump 1台 198,000円
1221431 WSP-3310-2 PeristaQuantumPump(2流路) 1台 258,000円
1221441 追加ポンプヘッドセット(WSP-3310用) 1組 60,000円
1221465 82mmルアー付オレフィンチューブ2/4(WSP-3310用) 1組(10本入) 20,000円
1221466 82mmルアー付オレフィンチューブ4/6(WSP-3310用) 1組(10本入) 20,000円
1221446 フットスイッチ(WSP-3310用) 1個 25,000円
1221462 オレフィンチューブ2/4(5m)(WSP-3300/3310用) 1本 20,000円
1221464 オレフィンチューブ4/6(5m)(WSP-3300/3310用) 1本 20,000円
1221414 PQP SuportProgram 1本 100,000円
Prices are for domestic orders only.

資料ダウンロード

各種資料をダウンロードいただけます。

カタログ

取扱説明書
