WSE-6200H LuminoGraphⅡ
ATTO LuminoGraphⅡは世界最高峰の明るさを持つ「F0.8 高感度レンズ」と超低ノイズ画像を実現する「-40℃ 冷却CCDカメラ」を搭載した高感度発光撮影装置です。
ウエスタンブロッティングをはじめ、サザンブロッティングやノーザンブロッティングメンブレンの撮影が可能です。
※ お知らせ
本製品は2024年３月もって販売を終了させていただきました。永らくのご愛顧ありがとうございました。
今後はWSE-6170 LuminoGraph I CMOSをご利用ください。
| 製品名 | WSE-6200H LuminoGraphⅡ |
|---|---|
| コード | 2006200 |
| 価格 | ¥2,400,000～ |
目的・用途
ウエスタンブロットの発光イメージング
蛍光染色ゲルや蛍光タンパク質などの蛍光イメージング（option）
CBB染色ゲルなどの可視光イメージング（option）
イメージング画像からサンプルの定量解析（濃度、分子量）
発光パターンとメンブレン上の有色マーカー像の合成
製品概要
豊富なオプション
- 蛍光励起用LED光源
・単色（青 or 緑）LED光源・・・AE-6935 VISIRAYS
・3色（青・緑・赤）LED光源・・・WSE-5500 VariRays
・透過型シアンLED光源・・・WSE-5600 CyanoView - 白色透過光源
・FlatViewer - 紫外線照射装置
・蛍光撮影キット・・・WUV-M20、蛍光撮影用フィルター含む - 画像解析ソフトウエア
・CS Analyzer 4 Windows版 - 制御用パソコンシステム
データ・資料
サンプル撮影例
ウエスタンブロットの発光イメージング
蛍光染色ゲルや蛍光タンパク質などの蛍光イメージング（option）
CBB染色ゲルなどの可視光イメージング（option）
イメージング画像からサンプルの定量解析（濃度、分子量）
発光パターンとメンブレン上の有色マーカー像の合成
画像の明るさの新基準、光子輝度表示による絶対感度化を実現

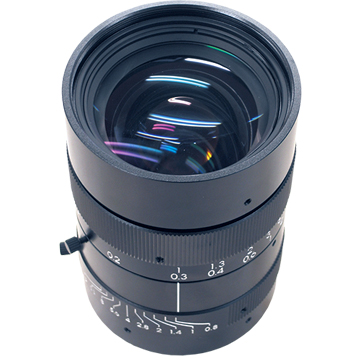

世界最高峰の高感度を誇る「F0.8」レンズ
競合製品の高感度レンズと比較すると10%～300％も明るく、微弱な光を検出することを可能にします。
デジタル処理に頼らない、低ディストーションレンズにより、広い画角を実現しながらも、歪みやボケの少ない高解像度な描写を可能にします。
-40℃冷却CCDカメラ・・・超低ノイズイメージング
発光画像とメンブレン画像のマージ（重ね合わせ）機能
自動露光機能・・・AutoExposure
→数秒の撮影で、適正露光時間を自動で設定し撮影・画像を保存します。
16bit TIFF保存
→階調数65535のデータを持つTIFF形式での画像保存。汎用性があります。
→JPEGや8bit TIFFへの変換保存も可能です。
自動コントラスト・白黒反転機能
→制御ソフト・解析ソフトの両方で、コントラスト調整や白黒反転等が可能
製品仕様
| 型式・名称 | WSE-6200H LuminoGraphⅡ（ルミノグラフⅡ） |
| カメラ | 冷却CCDカメラ 冷却温度-40℃ （環境温度20～30℃） 撮影画素数 1740×1300 |
| レンズ | F0.8 高感度レンズ |
| 撮影サイズ | 棚板位置により5段階設定 最大：260×200mm 最少：90×70mm |
| 庫内照明 | 落射型白色LED照明 メンブレン等の撮影に使用/制御ソフトより制御可能/照度可変（1～100） |
| 画像解像度 | 1740×1300 16bit（65536階調） |
| キャビネットサイズ | 365mm(W)×288mm(D)×608mm(H) 質量20.2kg |
| 電源 | AC100V～AC240V（±10%） 50/60Hz 消費電力 最大150W 通常37W |
| 制御 | Windows PCより制御（冷却は本体電源ONで起動） USB接続 ソフト ImageSaver6（標準付属品） OS Windows11/10 各32bit/64bitシステムに対応 |
| 付属品 | WSE-6200H本体、フィルターホルダー、トレイ、USBメモリー、ImageSaver6ソフトウエア(USBメモリに保存）、取扱説明書ほか |
| その他 | 画像の明るさの新基準、光子輝度表示による絶対感度化を実現 （特許出願中・近日リリース） |
オプション
- 蛍光撮影キット（紫外線照射装置+蛍光撮影用フィルター）
- Cyan蛍光撮影キット（CyanoView+撮影フィルター+切り出し用オレンジカバーなど）
-
WSE-5600 CyanoView（透過型シアン色LED蛍光励起光源）
透過型のシアン色LED光源は、LuminoGraph庫内にセット可能
エチジウムブロマイド（EtBr)染色ゲルの切り出しにも対応します。
青色～緑色励起の蛍光物質に対応します。
-
WSE-5520 VariRaysⅡ（落射型RGB3色LED蛍光励起光源）
落射型のRGB3色LED光源は、メンブレンや立体物への励起光源照射が容易です。
青(470nm)、緑(527nm)、赤(630nm)を1つの装置で切り替え照射または同時照射が可能です。
- ゲルトレイS（紫外線透過型アクリル製ゲルトレイ）
- 白色光源 FlatViewer
- 白色光源用減光フィルター ND-0.1
- デジタルグラフィックプリンタ UP-D897MD など
LuminoGraphⅡの価格および、オプション製品の詳細はお問合わせください。
価格表
| 製品コード | 製品名 | 価格 | 数量 |
|---|---|---|---|
| 3700006 | WSL-1200C 光子ファンダム（CCDカメラ用） 1台 | 420,000円 | |
| 2006213 | 棚板(WSE-6200用) 1枚 | 27,000円 | |
| 2140913 | UPP-110HGプリンタ用紙10巻 1組 | 32,000円 | |
| 2140202 | UP-X898MD ハイブリッドグラフィックプリンタ 1台 | 300,000円 | |
| 2006121 | フィルターホルダー（WSE-6100/6200用） 1個 | 22,000円 | |
| 2006211 | 光源用トレイ(WSE-6200用) 1枚 | 27,000円 | |
| 2130446 | ND-0.1フィルター 50mm角型（減光） 1枚 | 22,000円 | |
| 2196160 | フラットビュア(FLAT-Viewer) 1台 | 91,000円 | |
| 2008062 | BPF510 50mm角型 (GFP撮影用バンドパスフィルター) 1枚 | 150,000円 | |
| 2008110 | VariRays用電源BOX 1組み | 22,000円 | |
| 2008118 | VariRaysⅠⅡ用1次フィルターセット（緑）2枚 1組 | 150,000円 | |
| 2008117 | VariRaysⅠⅡ用1次フィルターセット（青）2枚 1組 | 150,000円 | |
| 2008102 | WSE-5520 VariRaysⅡ（バリレイズⅡ） 1台 | 250,000円 | |
| 2006125 | Cyan蛍光撮影キット（WSE-6100/6200用） 1組 | 336,000円 | |
| 2006202 | WSE-6200H-CSP LuminoGraphⅡ解析ソフト+制御用PC 1式 | 2,900,000円 | |
| 2006201 | WSE-6200H-CS LuminoGraphⅡ解析ソフト付 1式 | 2,650,000円 | |
| 2006200 | WSE-6200H LuminoGraphⅡ 1台 | 2,400,000円 | |
| 2006205 | WSE-6200H-ACP LuminoGraphⅡ(ルミノグラフ) 高感度レンズ ALL IN ONE 1式 ※ウエブ会員限定キャンペーン | 2,414,840円 |
